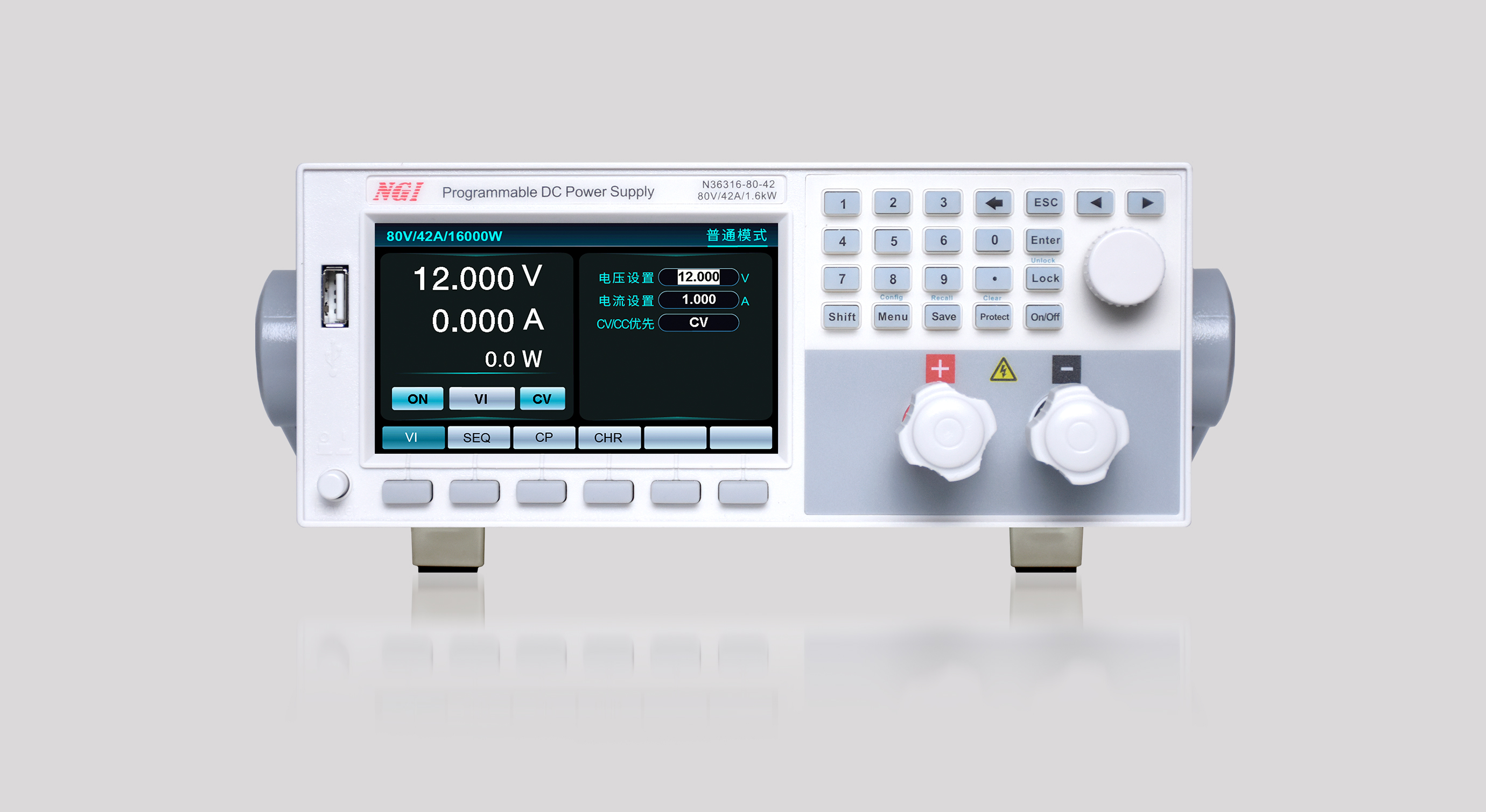

N36300 系列高性能桌面式可編程直流電源
N36300系列可編程直流電源是一款高性能、高功率密度的桌面式直流電源，具備寬范圍設計以適應不同測試需求。N36300系列具備高速動態響應、高精度輸出及測量，以及豐富的測試功能與多種通訊控制方式，并采用19英寸2U半寬標準機箱，無論是實驗室桌面使用、系統集成還是產線測試，N36300系列可幫助客戶實現精準、可靠、簡單且高效的測試工作。
| 型號 | 通道數 | 電壓 | 電流 | 功率 | 精度 | 分辨率 | 通訊接口 | 尺寸 | |
|---|---|---|---|---|---|---|---|---|---|
| N36309-40-50 | 1 | 40V | 50A | 900W | 電壓0.03%+0.02%F.S./電流0.1%+0.1%F.S. | 1mV/1mA | LAN/RS232/RS485/CAN | 1/2 2U | |
| N36316-80-42 | 1 | 80V | 42A | 1,600W | 電壓0.03%+0.02%F.S./電流0.1%+0.1%F.S. | 1mV/1mA | LAN/RS232/RS485/CAN | 1/2 2U |
*以上規格如有更新，恕不另行通知
顯示全部
■ 寬輸出范圍，一臺可當多臺電源
■ 高速動態響應，電壓上升下降時間≤10ms
■ 電壓精度：0.03%+0.02%F.S.
■ 電流精度：0.1%+0.1%F.S.
■ 電壓、電流斜率可調，適應不同負載需求
■ 支持汽車波形模擬測試
■ CC&CV優先權選擇功能，適配各類待測物
■ 標配序列測試、電池充電測試、內阻模擬等功能
■ 標準?19英寸2U設計，桌面&集成系統均適用
■ 4.3英寸高清彩屏，本地/遠程控制，提供專用測試軟件
■ 標配LAN/RS232/RS485/CAN通訊控制
■ 支持Modbus-RTU、SCPI、CANopen標準協議
汽車波形模擬功能，用于汽車電子產品電性能測試隨著汽車上電子設備應用的逐年增多，車廠都制定相關的測試規范，重點測試在某些特定場景的電源瞬態變化下電子設備的抗干擾能力，因此在汽車電子硬件設計中必須預留足夠的防護手段以抑制這些電源極端情況所帶來的影響。
N36300系列可標配汽車波形模擬功能，可模擬汽車啟動時波形、汽車短時電壓驟降波形、拋負載波形、汽車電壓復位測試波形、緩升緩降波形、躍變啟動等，滿足ISO16750-2、LV124等多種標準，用于汽車電子產品電性能測試。
CC&CV優先選擇，可選恒流源/恒壓源輸出N36300系列具備設置電壓環反饋電路優先或電流環反饋電路優先的功能，可以使N36300能針對被測物的特性而采取最優的工作模式進行測試，從而能更好的保護被測試物品。
如圖一， 當待測組件在測試過程中需要減少電壓過沖的情況下，如給低電壓處理器或FPGA核心供電時，應使用電壓優先模式以便獲得快速而又平穩的上升電壓。
如圖二，當待測組件在測試過程中需要減少電流過沖情況下，或待測組件為低阻抗如在對電池充電場景時，應使用電流優先模式以便獲得快速而又平穩的上升電流。
序列模式，輕松編輯測試序列N36300電源提供了輸出復雜波形的功能，最大可以儲存10個序列文件，最多可以儲存1000個測試步驟，可用于電子產品長時間驗證、任意電壓電流波形測試等。
序列編輯允許用戶設置序列文件、總步數、運行次數、鏈接文件、步編號、設定電壓、設定電流以及運行時間。
■ 研發、設計驗證
■ ATE測試系統
■ 消費電子、工業電子設備
