NS81000 電池模擬軟件

NS81000電池模擬軟件是一款專為模擬動力電池測試而設計的專業軟件，結合NGI高速高性能雙向直流電源N35200系列，能夠精確模擬用戶內建7種標準電池模型庫的電池組或電池簇，使用者僅需要選擇對應的電池類型，配置基本的容量及保護參數，即可快速生成對應類型的電池特性曲線；同時為用戶提供2種自定義電池特性曲線；支持電池模擬器的內阻模型，內置算法始終圍繞Vt=Voc-Ro*i的關系進行控制；并提供數據監測與分析功能。工程師可基于實測的電池曲線資料，將數據導入軟件并進行仿真。電池類型：三元鋰、磷酸鐵鋰、鈦酸鋰、鈷酸鋰、錳酸鋰、鎳氫電池和鉛酸電池和2種自定義電池。

產品特點 功能與優勢 應用領域資料庫

產品特點

功能與優勢

應用領域

資料庫

產品特點

■ 內置多種電池模型庫：三元鋰、磷酸鐵鋰、鈦酸鋰、鈷酸鋰、錳酸鋰、鎳氫電池和鉛酸電池
■ 支持5組測試用例，快照數據支持導入導出（注：每次導入/導出只針對所選定的測試用例）
■ 支持電池狀態顯示、電池包實時測量數據、并保存到歷史數據庫中
■ 內建2種自定義電池類型模型庫，支持csv文件導入
■ 設置參數：串聯數、并聯數、初始SOC、初始溫度、內阻、單體容量、充放電電流限制等信息
■ 軟件可保存數據包含電壓、電流、SOC并導出

功能與優勢

應用原理

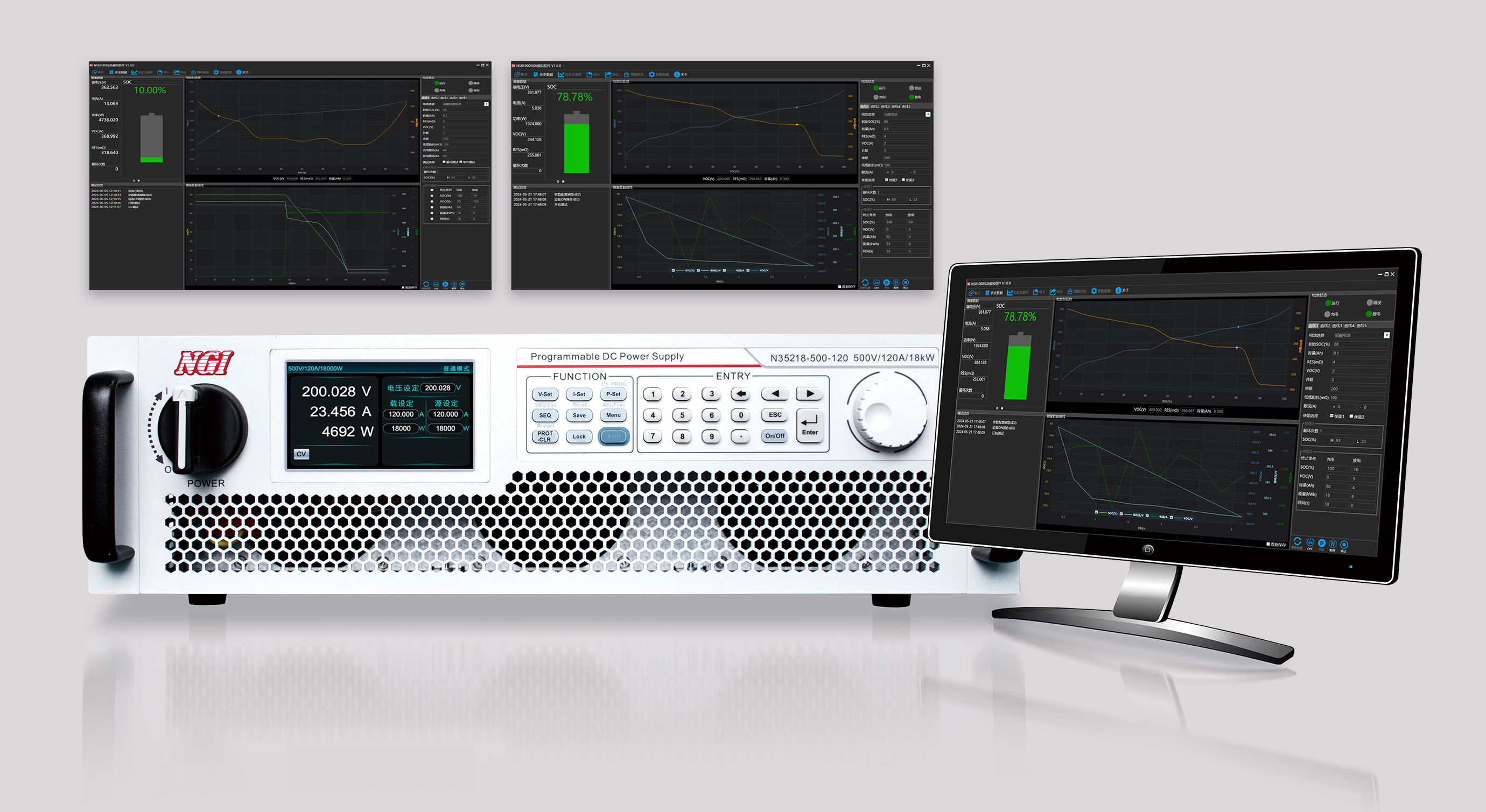

N35200系列采用高速動態響應、高精度設計，通過NS81000電池模擬軟件，N35200系列可模擬7種不同時類型電池包/簇的曲線，使用者僅需要選擇對應的電池類型，配置基本的容量及保護參數，即可快速生成對應類型的電池特性曲線；N35200結合圖形化操作界面的控制軟件，實時測試并顯示電池狀態及電池包參數，適用于需要仿真不同類型電池模擬裝置仿真測試。

軟件界面簡潔易操作，測試更高效

NS81000電池模擬軟件采用簡潔的用戶界面（UI）設計，功能分區清晰明了，設置工具欄參數配置、測量數據、測試信息、電池包曲線、測量數據曲線、電池狀態、電池配置、測試配置、設備操作等控制界面，用戶內建7種標準電池模型庫，電池類型：三元鋰、磷酸鐵鋰、鈦酸鋰、鈷酸鋰、錳酸鋰、鎳氫電池和鉛酸電池和2種自定義電池。使用者僅需要選擇對應的電池類型，配置基本的容量及保護參數，即可快速生成對應類型的電池特性曲線；同時為用戶提供2種自定義電池特性曲線，工程師可基于實測的電池曲線資料，將數據導入軟件并進行仿真。

NS81000電池模擬仿真軟件需配合NGI直流電源N35200系列使用，根據功率、電壓、電流參數請選擇合適規格的N35200系列雙向直流電源。
