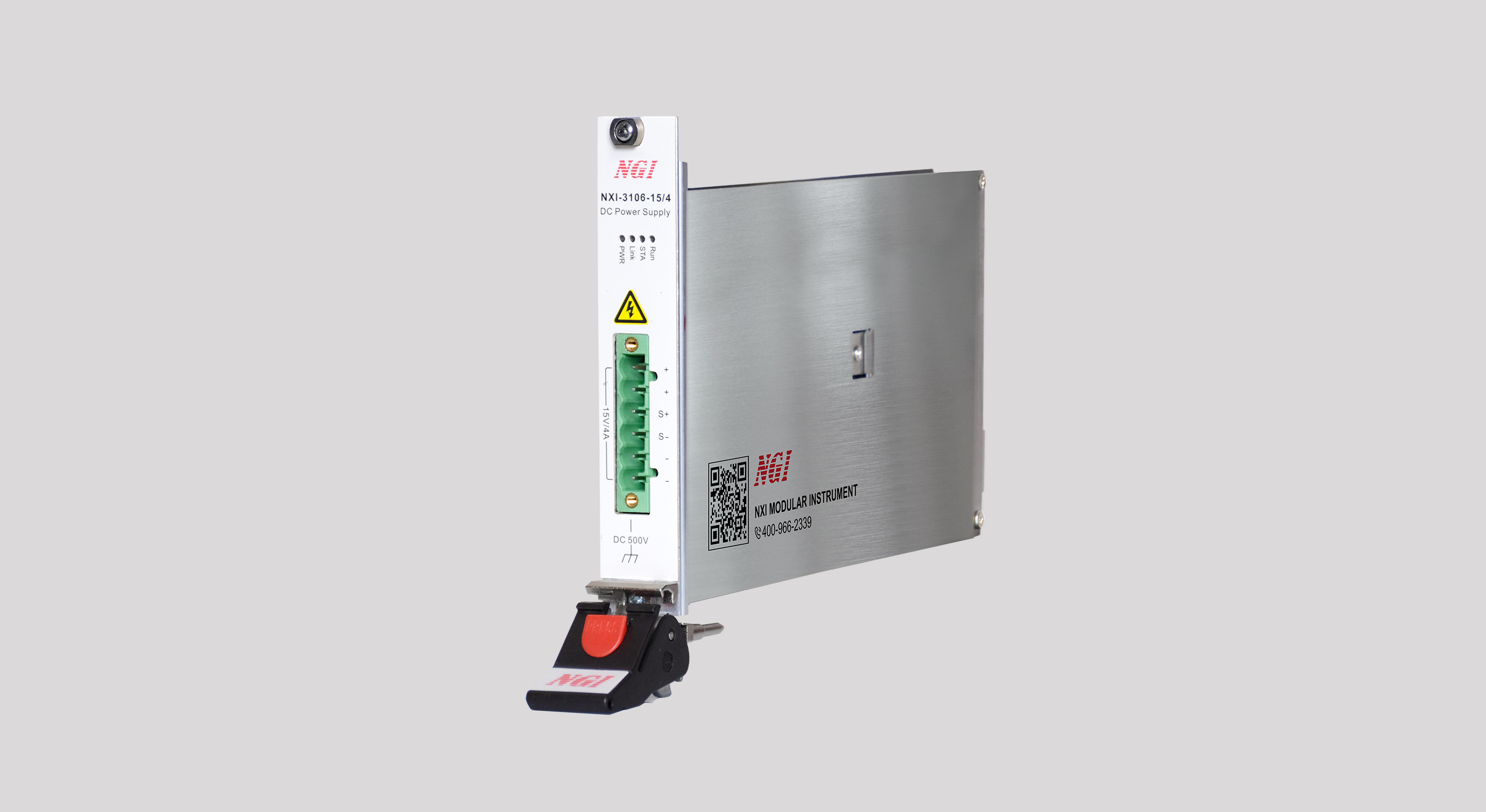

NXI-3106 系列可編程直流電源卡

適用于多通道供電測試場景

NXI-3106系列是一款高功率密度、高精度的可編程直流電源板卡，單卡單通道輸出功率達60W。產品支持單卡獨立/集成控制，支持CC、CV、序列模式，支持CC&CV優先權選擇功能，廣泛適用于集成測試系統、大規模產線等需要多通道供電測試的場景。

產品特點功能與優勢資料庫

產品特點

功能與優勢

資料庫

產品特點

■ 功率范圍：0～60W

■ 電壓規格：6V/15V/30V/60V

■ 電流規格：12A/4A/2A/1A

■ 支持恒電壓(CV)、恒電流(CC)模式

■ 序列功能(SEQ)：10組序列,共1000步，每組序列步數可自行分配

■ 支持NXI-F1080、NXI-F1030、NXI-F1020等測控機箱集成使用

■ CC&CV優先權選擇功能

■ 支持OVP、OCP、OPP、OTP保護

■ 單卡單槽位4HP寬度
■ 支持220V AC供電、LAN通訊單獨控制使用

功能與優勢

高集成度，4U空間支持16CH

NXI-3106支持NXI系列測控機箱集成使用，以NXI-F1080為例，4U空間支持16通道輸出，較傳統桌面式電源產品節省近50%測試空間。

序列功能（SEQ）

NXI-3106系列序列編輯多達1000步，用戶可設置輸出電壓、輸出電流以及單步運行時間。

CC&CV優先權功能

NXI-3106系列具備設置電壓環反饋電路優先或電流環反饋電路優先的功能，可以使產品能針對被測物的特性而采取最優的工作模式進行測試，從而能更好的保護被測物。

如圖一，當被測物在測試過程中需要減少電壓過沖的情況下，如給低電壓處理器或FPGA核心供電時，應使用電壓優先模式以便獲得快速而又平穩的上升電壓。

如圖二，當被測物在測試過程中需要減少電流過沖情況下，或待測組件為低阻抗如在對電池充電場景時，應使用電流優先模式以便獲得快速而又平穩的上升電流。

規格參數表

資料庫

產品手冊

用戶手冊

通訊協議

應用&驅動軟件
