N62100系列高性能桌面式電子負載

高效測試觸手可及

N62100系列是一款高性能的桌面式電子負載，支持CC，CV，CR，CP，CV+CC，CV+CR(CR-LED)，CR+CC，CP+CC等8種測試模式，滿足不同待測物需求。產品兼具LED仿真測試、OCP/OPP/OVP測試、負載效應測試、短路模擬、動態掃描、時間測量、阻抗模擬等多種功能，且可以選配快充測試模塊，可廣泛用于工業電源、移動電源、電子元器件、快充適配器的性能及老化測試等場景。

產品型號產品特點 功能與優勢應用領域產品尺寸選件&配件資料庫

產品型號

產品特點

功能與優勢

應用領域

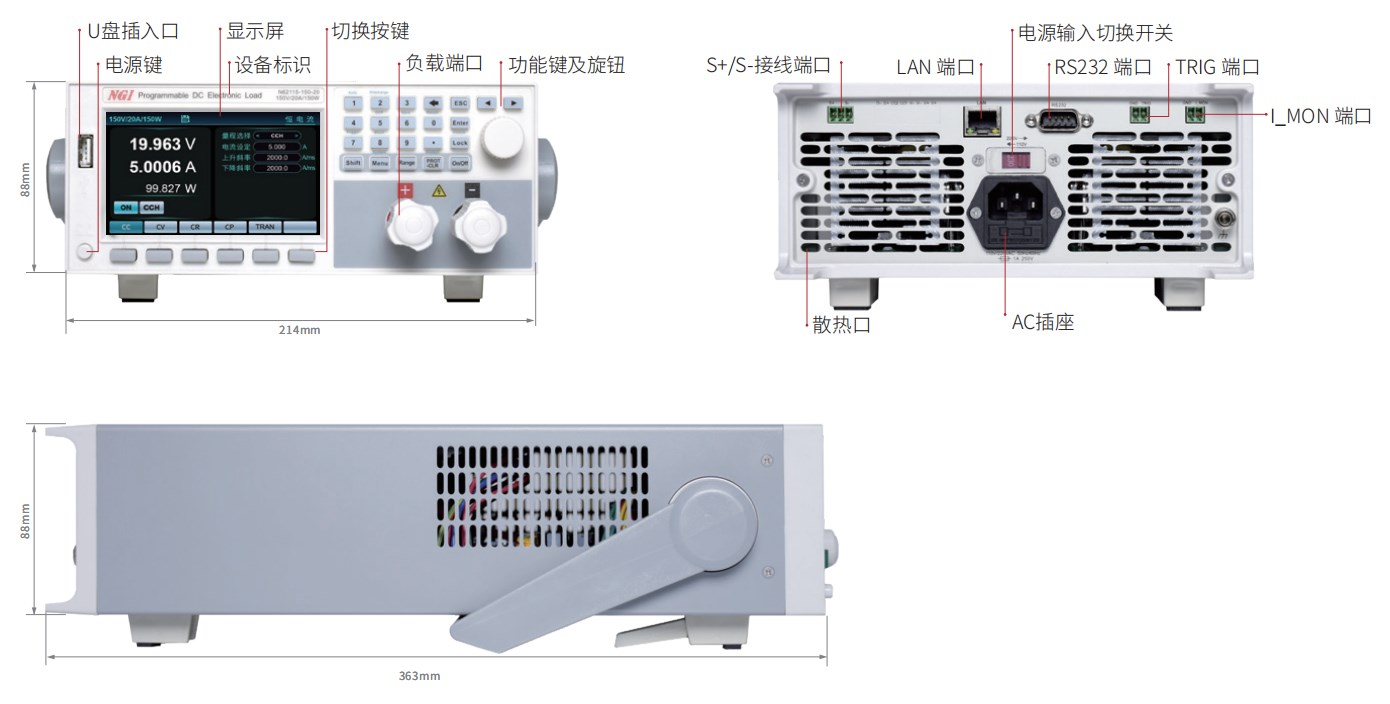

產品尺寸

選件&配件

資料庫

產品型號

型號	通道數	電壓	電流	功率	精度	分辨率	通訊接口	尺寸
N62115-80-20	1	80V	20A	150W	電壓0.025%+0.025%F.S./電流0.05%+0.05%F.S.	0.1mV/0.1mA	0.1mV/0.1mA	1/2 2U	詢價
N62115-150-20	1	150V	20A	150W	電壓0.025%+0.025%F.S./電流0.05%+0.05%F.S.	1mV/0.1mA	LAN/RS232	1/2 2U	詢價
N62115-600-05	1	600V	5A	150W	電壓0.025%+0.025%F.S./電流0.05%+0.05%F.S.	1mV/10μA	LAN/RS232	1/2 2U	詢價
N62130-80-40	1	80V	40A	300W	電壓0.025%+0.025%F.S./電流0.05%+0.05%F.S.	0.1mV/0.1mA	LAN/RS232	1/2 2U	詢價
N62130-150-40	1	150V	40A	300W	電壓0.025%+0.025%F.S./電流0.05%+0.05%F.S.	1mV/0.1mA	LAN/RS232	1/2 2U	詢價
N62130-600-10	1	600V	10A	300W	電壓0.025%+0.025%F.S./電流0.05%+0.05%F.S.	1mV/0.1mA	LAN/RS232	1/2 2U	詢價
N62160-80-60	1	80V	60A	600W	電壓0.025%+0.025%F.S./電流0.05%+0.05%F.S.	0.1mV/0.1mA	LAN/RS232	1/2 2U	詢價
N62160-150-60	1	150V	60A	600W	電壓0.025%+0.025%F.S./電流0.05%+0.05%F.S.	1mV/0.1mA	LAN/RS232	1/2 2U	詢價
N62160-600-15	1	600V	15A	600W	電壓0.025%+0.025%F.S./電流0.05%+0.05%F.S.	1mV/0.1mA	LAN/RS232	1/2 2U	詢價

*以上規格如有更新，恕不另行通知

顯示全部

產品特點

■ 電壓規格：80V、150V、600V，電流范圍：0~60A

■ 功率規格：150W、300W、600W

■ 電壓、電流、電阻、功率雙量程，測量范圍廣

■ 電流上升/下降率可設，電壓環路響應速度可調

■ 支持LED模擬功能，LED電源真實拉載測試

■ 八種測試模式：CC，CV，CR，CP，CV+CC，CV+CR，CR+CC，CP+CC

■ 選配快充測試模塊，支持USB PD2.0/PD3.0/PD3.1/QC 2.0/QC 3.0/QC4.0+/PE+ /PE+2.0/FCP/SCP/AFC/VOOC協議^[1]

■ 支持OCP\OVP\OPP測試模式

■ 支持負載效應測試、動態掃描、時間測量、放電測試功能

■ 支持序列測試、自動測試、阻抗模擬、短路模擬功能

■ 支持CC、CV、CR、CP動態測試，CC動態高達30kHz

■ 4.3英寸高清彩屏，本地/遠程控制，提供專用測試軟件

■ 支持LAN、RS232通訊控制

注【1】：僅N62115-150-20、N62130-150-40支持選配

功能與優勢

過流保護測試功能，電源OCP測試更快捷

負載提供上升斜坡電流用來測試被測設備電壓是否能達到截止電位，以判別電源OCP保護是否正常，通過此測試檢查電源過載情況下的被測設備輸出響應。

OCP測試時，負載以恒電流模式進行拉載，同時檢查被測物電壓是否低于終止電壓。如被測物電壓低于截止電壓，則記錄此時的拉載電流作為測試結果，并關閉輸入，停止測試；如被測物電壓高于截止電壓，負載增加拉載電流，直到電壓低于截止電壓或達到最大拉載電流。

LED模擬功能，LED電源測試更真實

LED驅動電源是恒流源，輸出電流穩定且不能大于LED額定電流，以避免加速LED衰老損壞。LED等效為電阻Rd與電壓源Vf的串聯，其I-V曲線在工作點（V0，I0）處的切線與真實LED非線性I-V曲線等效。由于LED的I-V曲線是非線性的，對于LED電源的測試需求，常規的電子負載CR或CV模式并不適合，因此需要采用更復雜的負載模型來模擬LED的行為。

N62100系列高性能桌面式電子負載提供LED模擬功能，用戶需設置LED電源額定電流、LED工作電壓、電阻系數共3個參數，即可真實模擬LED的拉載特性測試LED電源。

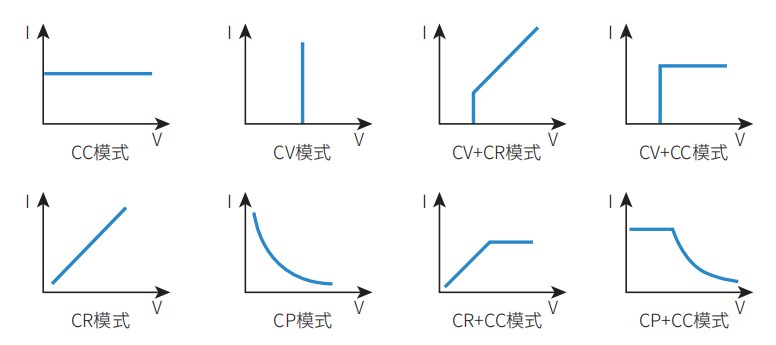

多種工作模式選擇

N62100系列不僅支持常規的CC、CV、CP、CR四種工作模式，為了應對實際測試過程中負載特性的變化，還具有CV + CC、CR+CC、CV+CR、CP+CC四種組合工作模式。如CR+CC適合電源的開機測試，防止電源開機過電流保護；CV+CR可取代Von點的設定應用；CV+CC可模擬電池充電的工作模式轉換過程等，用戶可根據自己的實際情況選擇不同的工作模式進行測試。
