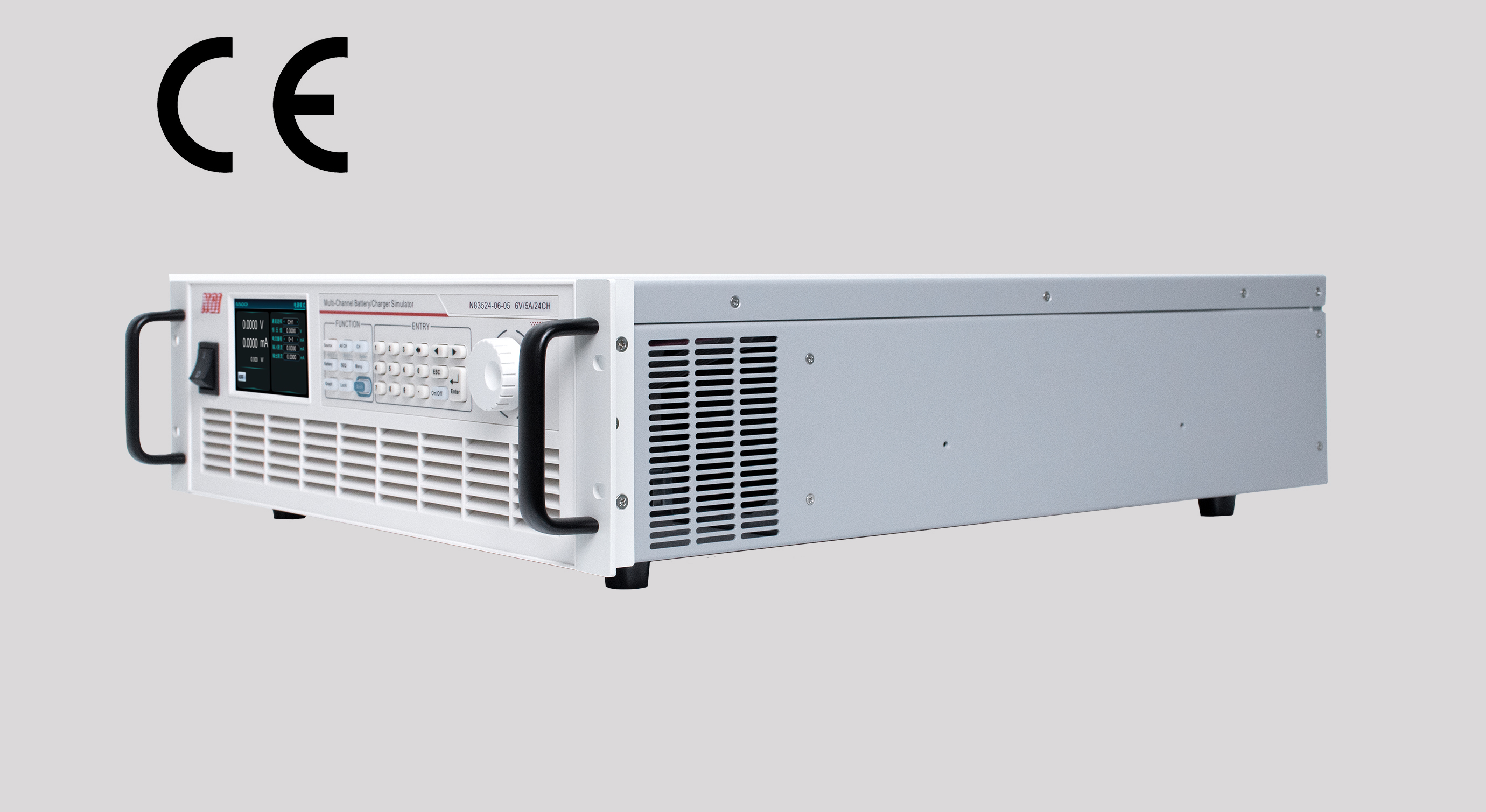

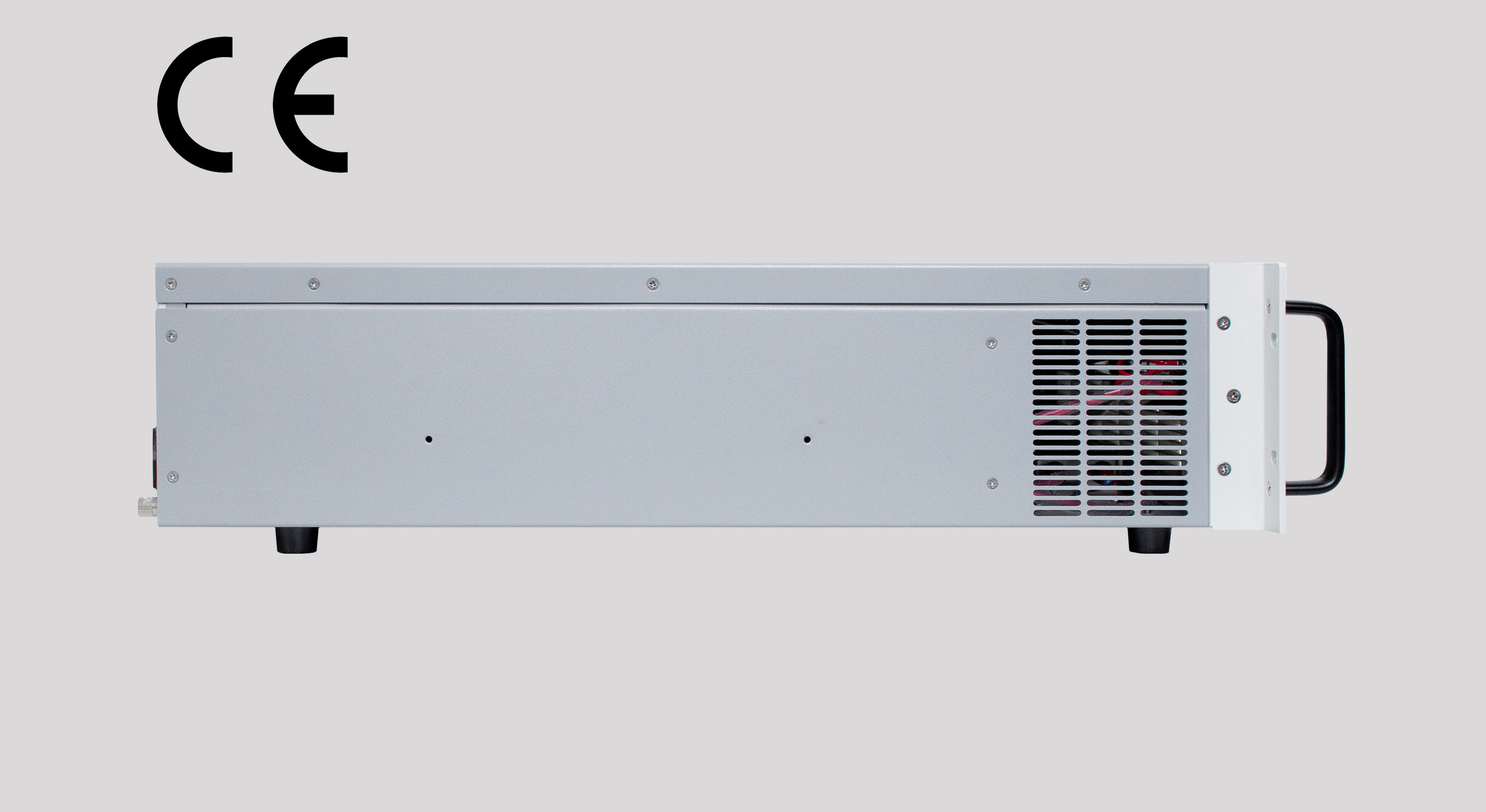

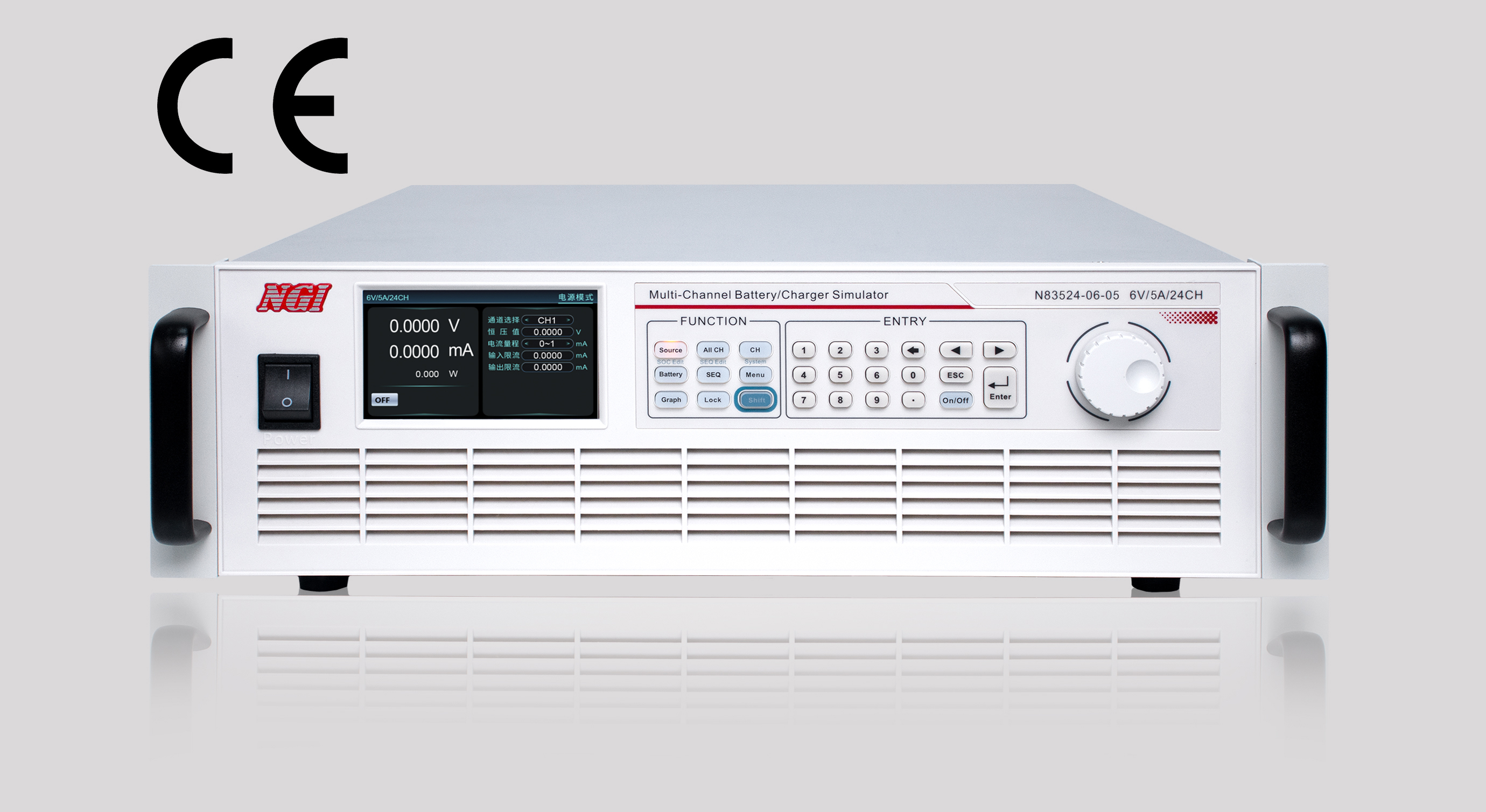

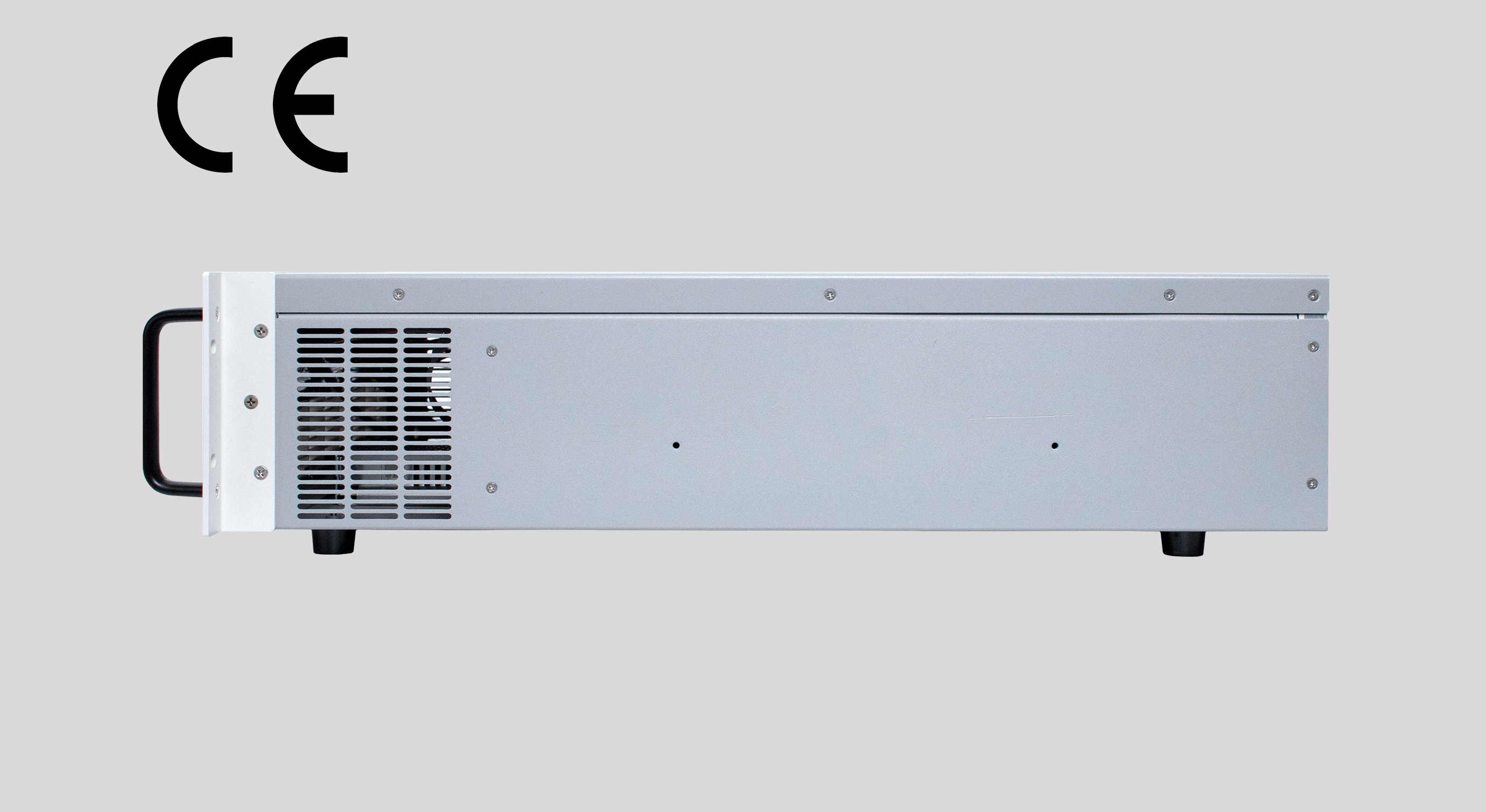

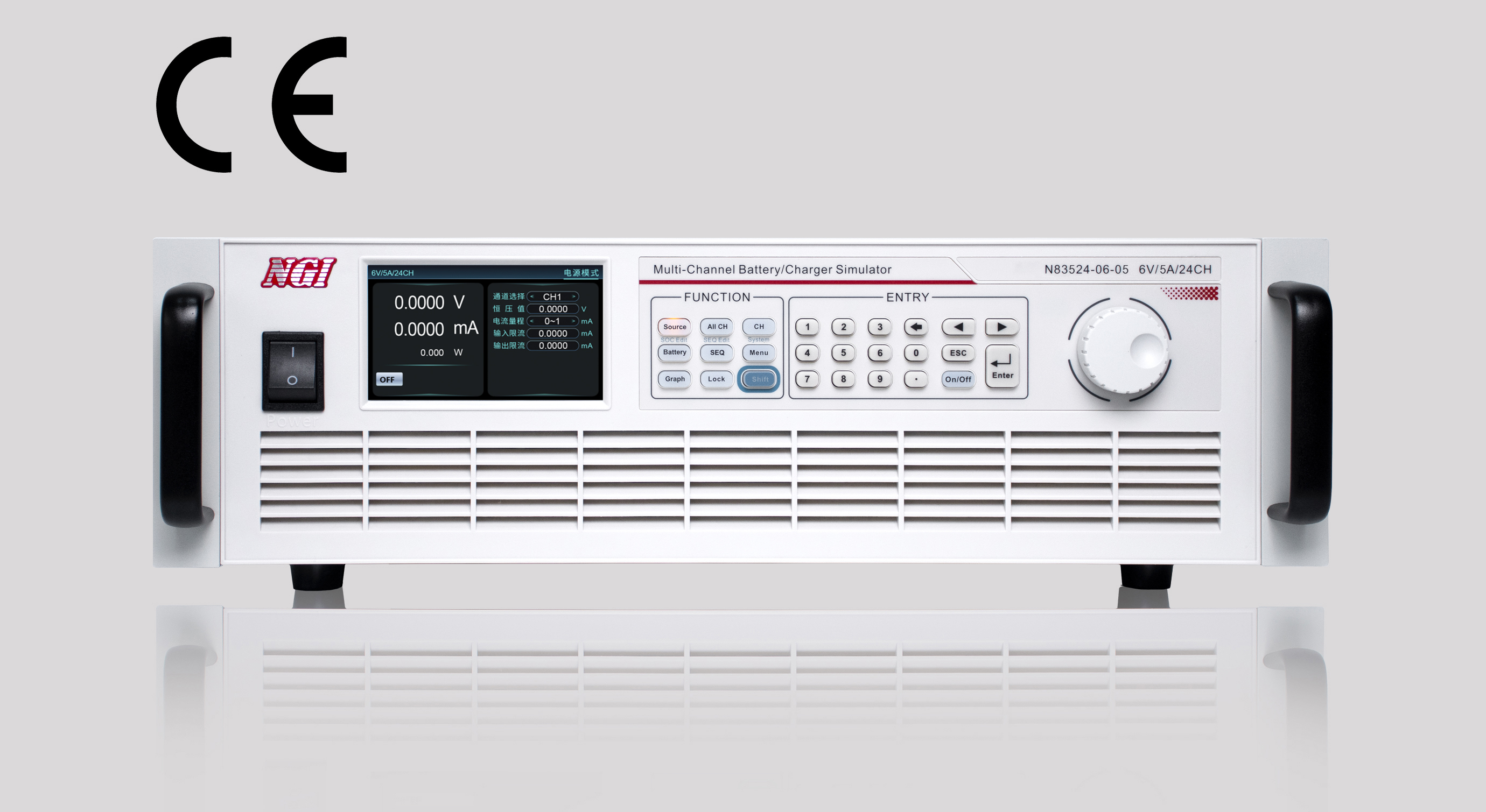

N83524 系列多通道雙象限電池模擬器

小功率、多通道、高精度

N83524系列為一款小功率、多通道、高精度可編程電池模擬器。N83524系列采用雙象限設計，電流可充可放，電壓精度高達0.6mV，支持μA級電流測量，單機多達24個通道，且通道間相互隔離，方便多通道串聯使用，滿足BMS測試需求、消費類電子產品ATE測試應用。N83524系列支持本地/遠程（LAN/RS232/CAN）控制，通訊響應時間≤10ms，支持電源模式、充電模式、電池模擬、SOC模擬、序列測試、實時曲線等多種測試功能。N83524系列編程軟件靈活易用、操作簡潔，能滿足多通道、多參數、復雜測試環境下測試的需求。

產品型號產品特點功能與優勢應用領域產品尺寸選件&配件資料庫相關產品

產品型號

產品特點

功能與優勢

應用領域

產品尺寸

選件&配件

資料庫

相關產品

產品型號

型號	通道數	電壓	電流	功率	精度	分辨率	通訊接口	象限
N83524-06-01	24	6V	1A	6W	電壓0.6mV / 電流1uA	0.1mV/0.1μA	LAN/RS232/CAN	雙象限	詢價
N83524-06-03	24	6V	3A	18W	電壓0.6mV / 電流1uA	0.1mV/0.1μA	LAN/RS232/CAN	雙象限	詢價
N83524-06-05	24	6V	5A	30W	電壓0.6mV / 電流1uA	0.1mV/0.1μA	LAN/RS232/CAN	雙象限	詢價

*以上規格如有更新，恕不另行通知

顯示全部

產品特點

■ 電壓規格∶6V

■ 電流規格∶±1A/±3A/±5A

■ 電壓精度達0.6mV

■ 高集成度，單機24通道，通道間隔離

■ μs級動態響應，真實模擬電池特性

■ uA級電流測量精度，自動量程

■ 電壓紋波噪聲：≤2mVrms

■ 支持充電模式、電池模擬、序列測試、SOC模擬等多種功能

■ 4.3英寸高清彩屏，本地/遠程控制，專業測試軟件

■ 支持LAN、RS232通訊控制，LAN雙接口

■ 選配NB108系列產品，實現故障模擬、nA級漏電流測量

功能與優勢

支持主動/被動均衡測試

N83524采用電流雙向設計，每通道均支持最高5A電流輸出和吸入，用戶可自定義電池充放電模型并通過專用上位機進行實時控制，完全滿足BMS主動/被動均衡測試要求。

快速動態響應，低紋波噪聲，真實模擬電池特性

N83524系列電源電壓紋波噪聲小于2mVrms，且具有快速的動態響應能力

10%~90%負載變化時，恢復到原電壓-50mV以內的時間<100μs；電壓的上升和下降波形高速且無過沖，出色的瞬態響應特性，使得N83524系列電池模擬器可在動態負載條件下提供穩定的輸出電壓。

多種電池模擬功能，輕松完成BMS測試

N83524系列電池模擬器具備電源模式、充電模式、電池模擬、序列測試、SOC模擬、實時曲線等多種電池模擬功能，并可以實現高精度電壓電流測量，以快速驗證各類便攜式電子產品在不同電池條件下的響應。且N83524內部電路針對不同BMS芯片進行優化，可適配各種規格BMS板測試。實現一臺儀器多種用途，精簡測試設備，優化測試流程。

單機24通道，支持故障模擬功能（選配）

N83524在19英寸3U機箱內集成24個獨立輸出通道，通過選配NB108-2單體電池故障模擬器（如右圖所示），可實現24通道內置正負極短路、正負極斷路、極性反接模擬功能，支持本地/遠程兩種控制方式，在BMS測試中可省去模擬單體電池故障的外置矩陣開關部件，提高測試系統集成度和減少復雜繁瑣的接線，為客戶節省空間和降低成本。
