N8331系列高精度多通道電池模擬器

小功率、多通道、高精度（N8331推薦使用N83624系列）

N8331系列為一款小功率、多通道、高精度可編程電池模擬器，也是一款高精度多通道直流電源，電壓精度高達0.6mV，支持μA級電流測量，單機多達24個通道，且通道間相互隔離，方便多通道串聯使用。N8331系列支持LAN/RS485通訊控制，控制軟件具有多通道批量操作功能，也可分別設定各通道電壓、電流，亦可分別顯示數據及曲線圖表，并提供數據分析與報表功能。N8331系列編程軟件靈活易用、操作簡潔，能滿足多通道、多參數、復雜測試環境下測試的需求。

產品型號產品特點功能與優勢應用領域產品尺寸選件&配件資料庫相關產品

產品型號

產品特點

功能與優勢

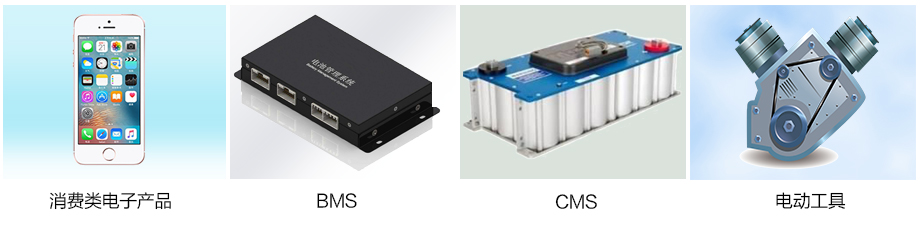

應用領域

產品尺寸

選件&配件

資料庫

相關產品

產品型號

型號	通道數	電壓	電流	功率	通訊接口	象限
N8331A	24	6V	1A	6W	LAN/RS485	單象限	詢價
N8331B	16	5V	2A	10W	LAN/RS485	單象限	詢價
N8331C	16	5V	3A	15W	LAN/RS485	單象限	詢價
N8331BP	16	5V	2A	10W	LAN/RS485	單象限	詢價
N8331CP	16	5V	3A	15W	LAN/RS485	單象限	詢價

*以上規格如有更新，恕不另行通知

顯示全部

產品特點

■ 電壓范圍：0~5V/0~6V

■ 電壓精度：0.6mV

■ 純線性電源，電壓紋波噪聲≤3mVrms

■ 專業測試軟件，支持數據報表與數據分析

■ 電流范圍：0~1A/0~2A/0~3A

■ 支持μA級電流精度測量

■ 單機多達24通道，通道間隔離，支持多通道串聯

■ 標配LAN、RS485通訊接口

功能與優勢

超高集成度，單機最多支持24通道

N8331系列采用標準19英寸2U機箱，單機容納多達24CH，通道間相互隔離，一臺設備可以同時測試24個工位，極大減少用戶測試過程中設備的使用量，提高測試效率。

μA級電流測量，可測試靜態電流與保護參數

N8331系列基本精度高，可測試靜態電流與保護參數，電流分辨率可達0.1μA，電壓分辨率可達100μV。超高的電流分辨率可測試被測設備待機狀態下由于開關型元器件不理想而存在的μA級電流，100μV的電壓分辨率可滿足充放電保護板測試中對電池模擬器的電壓精度要求。

支持通道間串聯，模擬電池組工作狀態

當需要多串電池芯時，可多臺電池模擬器多通道串聯使用，使用者亦可透過Ethernet標準界面進行遠端控制及其他自動測試應用。

四線制接法，消除遠端測量引線電阻

為了保證對被測設備提供精確的電壓，N8330系列產品采用四線制接法，即兩線用于輸出電壓，另外兩端直接測量被測設備電壓。通過SENSE端測量線能消除電池模擬器到DUT之間因引線電阻而引起的電壓降。

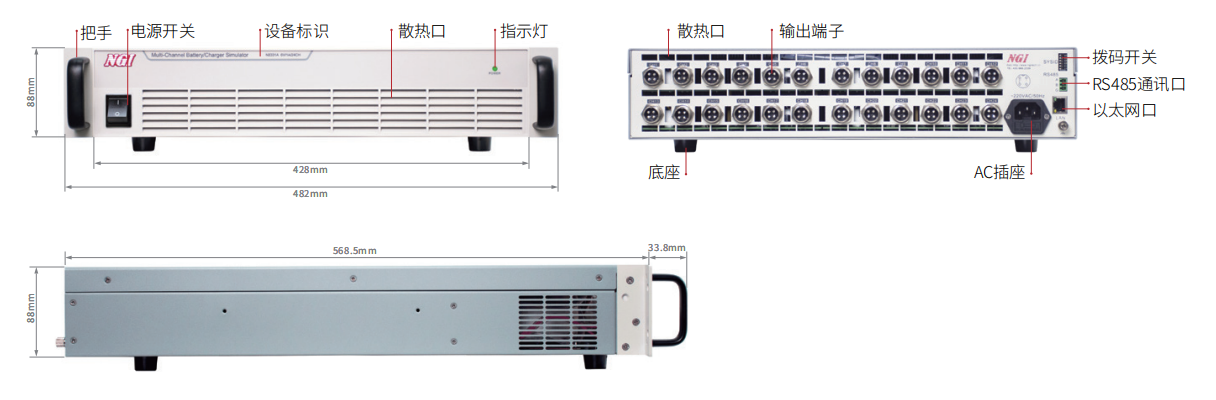

端子介紹

應用——BMS測試

系統簡介
電池管理系統( Battery Management System，BMS)是用來對蓄電池組進行安全監控及有效管理，提高蓄電池使用效率的裝置。對于電動車輛而言，通過該系統對電池組充放電的有效控制，可以達到增加續駛里程，延長使用壽命，降低運行成本的目的，并保證動力電池組應用的安全性和可靠性。動力電池管理系統已經成為電動汽車不可缺少的核心部件之一。為了保證BMS能正常工作，需要對BMS做全面的測試。

系統架構
恩智測控BMS電池管理系統檢測平臺采用模塊化設計，由高精度電池模擬器、溫度模擬單元、充放電電流模擬單元、高壓電源、IO檢測單元、絕緣檢測單元、BMS 信號與開關量檢測單元、CAN通訊單元、軟件控制系統等組成，可以根據客戶需求定制鋰電池串數，并生成數據報表。系統集成度高，支持拓展升級，方便快捷。
