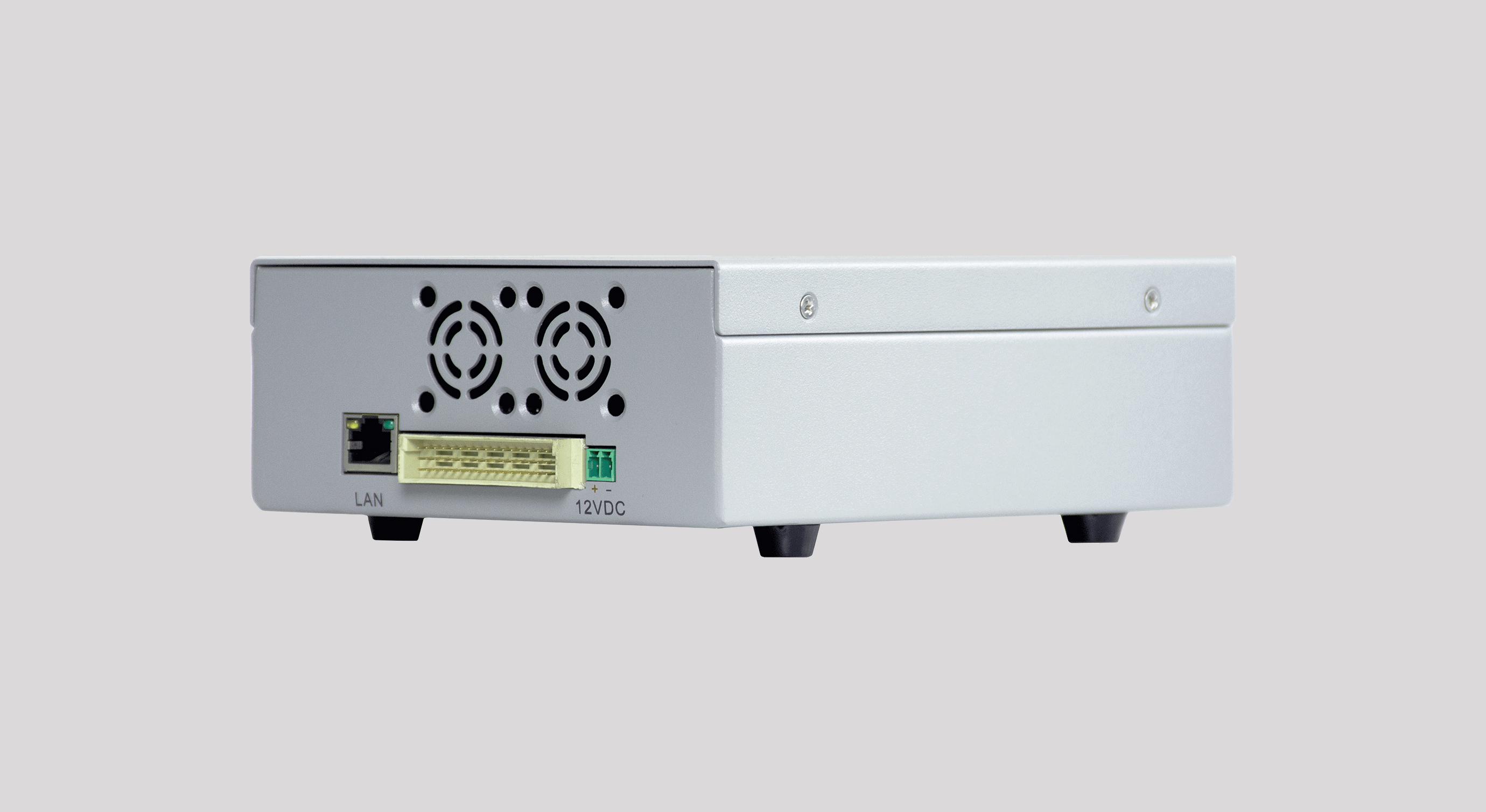

N8000D測控機盒（N8000舊平臺測控板卡使用）

單張卡片式機盒

N8000D為小型單卡機箱，可容納1張8HP寬度板卡。小型機箱可保護板卡在集成系統裝配和調試時，不受外力和靜電破壞；在使用中也可起到避免積累粉塵、隔離外界電磁干擾等作用，可從各個角度保護板卡。

產品特點功能與優勢產品尺寸資料庫

產品特點

功能與優勢

產品尺寸

資料庫

產品特點

■ 超高集成度，可節省寶貴空間

■ 無需工控計算機，控制靈活方便

■ 板卡式標準模塊設計，可任意組合

■ 通用以太網接口，可無限擴展通訊距離

■ 高吞吐速率，帶寬高達2000Mbps

■ 高精度同步機制

■ 超強擴展性，板卡數量不受限制

■ 板卡種類豐富，適用范圍寬廣

■ 板卡間通訊信道隔離，降低調試復雜性

■ 高壓板卡跟系統地電氣隔離，安全可靠

■ 通訊接口開放，用戶可自行開發兼容板卡

■ 每通道獨立以太網接口，高帶寬、高實時性

■ 標準19英寸機箱，方便上機架

■ 極高性價比

功能與優勢

測控功能靈活組合

基于NXI架構的N8000測控系統為用戶提供高度緊湊、高度靈活的集成化測控平臺解決方案。用戶可以根據測控場景需要，靈活配置各種測控板卡，通過LAN接口接入PC機進行控制。3U極小體積可容納高達21張測控板卡，在實現極大靈活性的同時節省寶貴空間和集成成本。

電氣絕緣，安全可靠

NXI結構的測控主機跟PC機之間、板卡與板卡之間均采用絕緣的LAN通訊接口（隔離變壓器），所有板卡的外部接線端子跟PC機之間均采用雙重隔離方案，較傳統的PCI（e）類、USB、RS485、GPIB等通訊總線具有結構上的安全優勢?；赑CI（e）、USB等種類總線設計的DAQ類產品因為不隔離原因而受局限的輸入信號范圍在NXI架構下將獲得極大提升。

通道無限擴展

NXI擺脫了工控機的束縛，通道數量不再受工控機插槽數量的影響，可以通過簡單主機堆疊的方式擴充主機和板卡通道數量。在帶寬要求不高的系統中，通過一條網線連接到主控PC，可以實現主機級聯；峰值帶寬較高的多機并聯系統可以通過高速交換機或多條網線的方式連接到主控PC。

云測控應用

由于每個NXI板卡設備擁有獨立IP地址且相互間電氣隔離，控制指令可以來自網絡內任意控制主機，測試結果和狀態也可以返回到任意聯網主機，主機和NXI設備之間的物理距離擺脫了傳統架構的束縛。遠距離云端測控應用得以實現。

“聚”“散”靈活

NXI架構所有板卡設備既可以插入NXI主機集中使用，也可以脫離主機單獨使用。在板卡數量比較少的應用場景，單獨使用可以為用戶節省NXI主機投資。

架構開放

NXI架構支持第三方兼容板卡設備接入。用戶可根據應用需要自行開發結構電氣兼容的板卡，在電源、電氣和機械尺寸兼容條件下接入NXI控制主機。

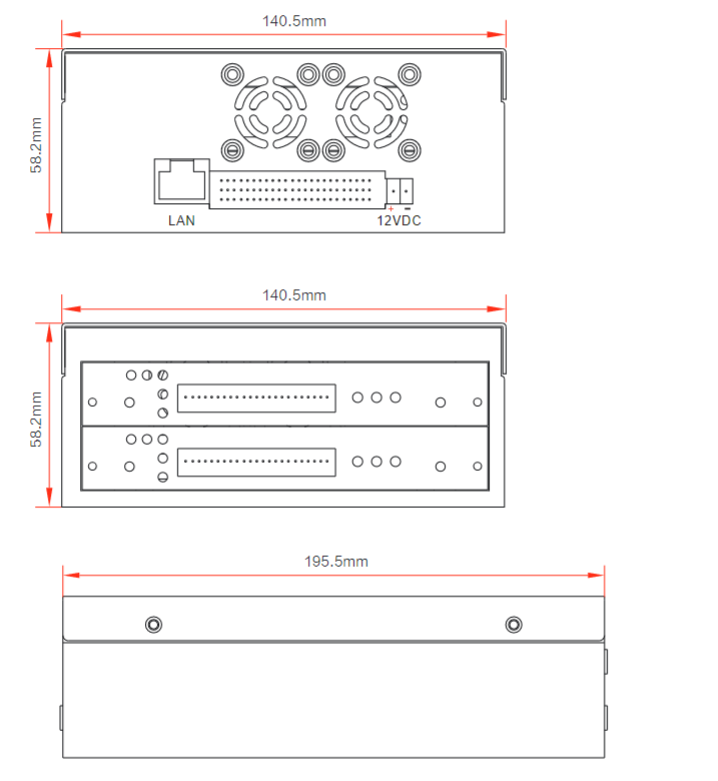

產品尺寸
