N39200系列高精度雙通道可編程直流電源

桌面式直流電源

N39200為一款高精度雙通道可編程寬范圍直流電源，外形小巧精致，重量輕盈。N39200系列電壓規格60V/150V，單通道功率200W/400W/600W可選，單機采用雙通道輸出，通道間隔離，支持級聯擴功率輸出。N39200系列支持本地高清觸摸屏和按鍵操控，支持上位機通訊控制，適應多種測試環境，廣泛應用于實驗室測試、系統集成測試、產線規模老化測試等領域。

產品型號產品特點功能與優勢產品尺寸選件&配件資料庫相關產品

產品型號

產品特點

功能與優勢

產品尺寸

選件&配件

資料庫

相關產品

產品型號

型號	通道數	電壓	電流	功率	精度	分辨率	通訊接口	尺寸
N39220-60-10	2	60V	10A	200W	電壓≤0.05%+0.1%F.S. / 電流≤0.1%+0.1%F.S.	1mV / 1mA	LAN/RS232	1/2 2U	詢價
N39240-60-20	2	60V	20A	400W	電壓≤0.05%+0.1%F.S. / 電流≤0.1%+0.1%F.S.	1mV / 1mA	LAN/RS232	1/2 2U	詢價
N39260-60-20	2	60V	20A	600W	電壓≤0.05%+0.1%F.S. / 電流≤0.1%+0.1%F.S.	1mV / 1mA	LAN/RS232	1/2 2U	詢價
N39220-150-04	2	150V	4A	200W	電壓≤0.05%+0.1%F.S. / 電流≤0.1%+0.1%F.S.	10mV / 1mA	LAN/RS232	1/2 2U	詢價
N39240-150-08	2	150V	8A	400W	電壓≤0.05%+0.1%F.S. / 電流≤0.1%+0.1%F.S.	10mV / 1mA	LAN/RS232	1/2 2U	詢價
N39260-150-08	2	150V	8A	600W	電壓≤0.05%+0.1%F.S. / 電流≤0.1%+0.1%F.S.	10mV / 1mA	LAN/RS232	1/2 2U	詢價

*以上規格如有更新，恕不另行通知

顯示全部

產品特點

■ 電壓規格：60V/150V

■ 電流規格：4A/8A/10A/20A

■ 功率規格：200W/400W/600W

■ 寬電壓電流范圍，一臺可當多臺使用

■ 單臺雙通道設計，通道間隔離，支持級聯擴功率

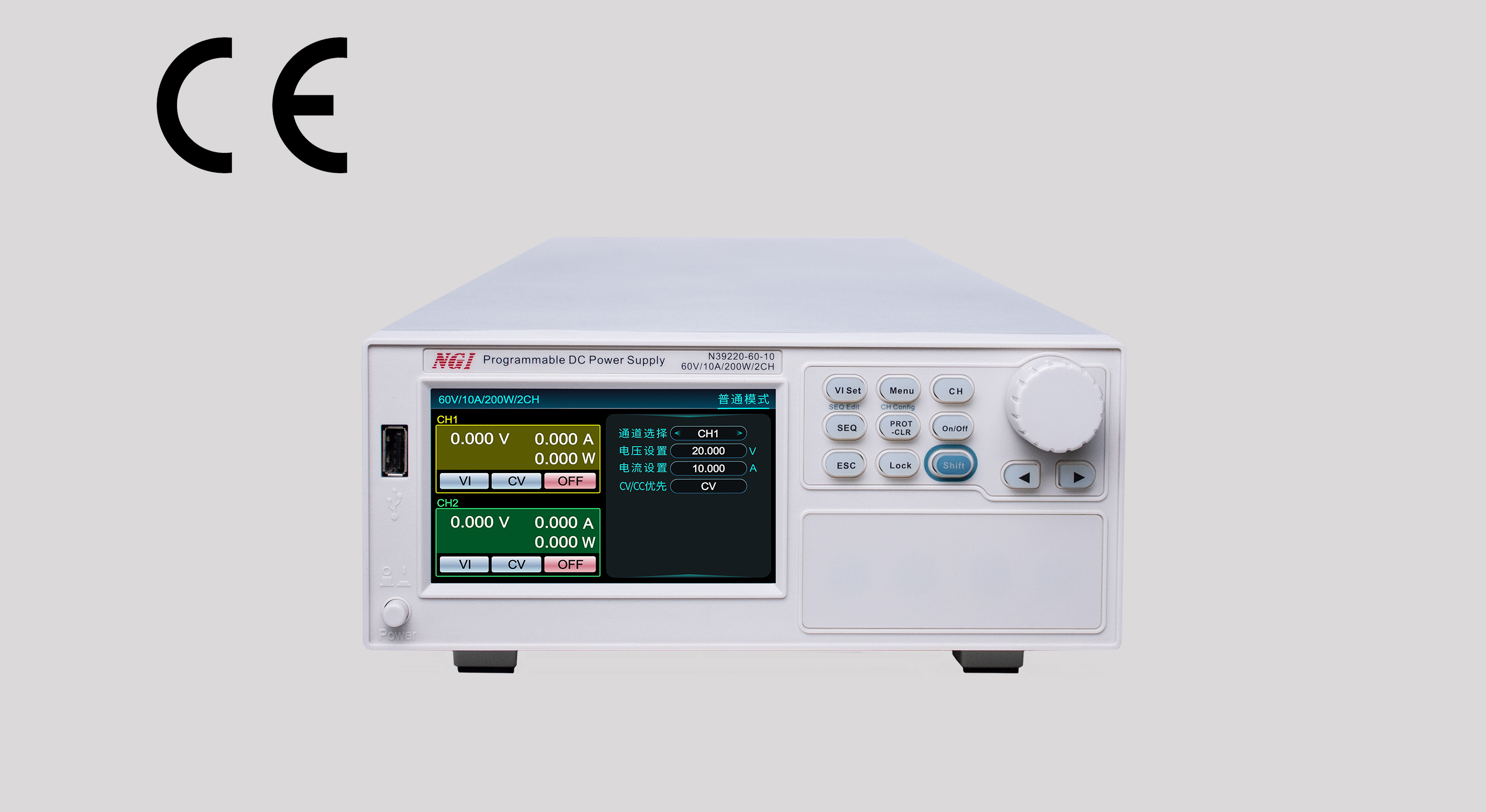

■ 采用觸摸屏設計，高清顯示

■ 操作系統UI扁平化圖標設計，人機交互更舒適

■ CC&CV優先權選擇功能

■ 支持 RS232/LAN通訊控制，LAN雙接口

■ 過壓、過流、過溫和短路的自動保護

功能與優勢

體積小巧，重量輕盈，雙通道設計

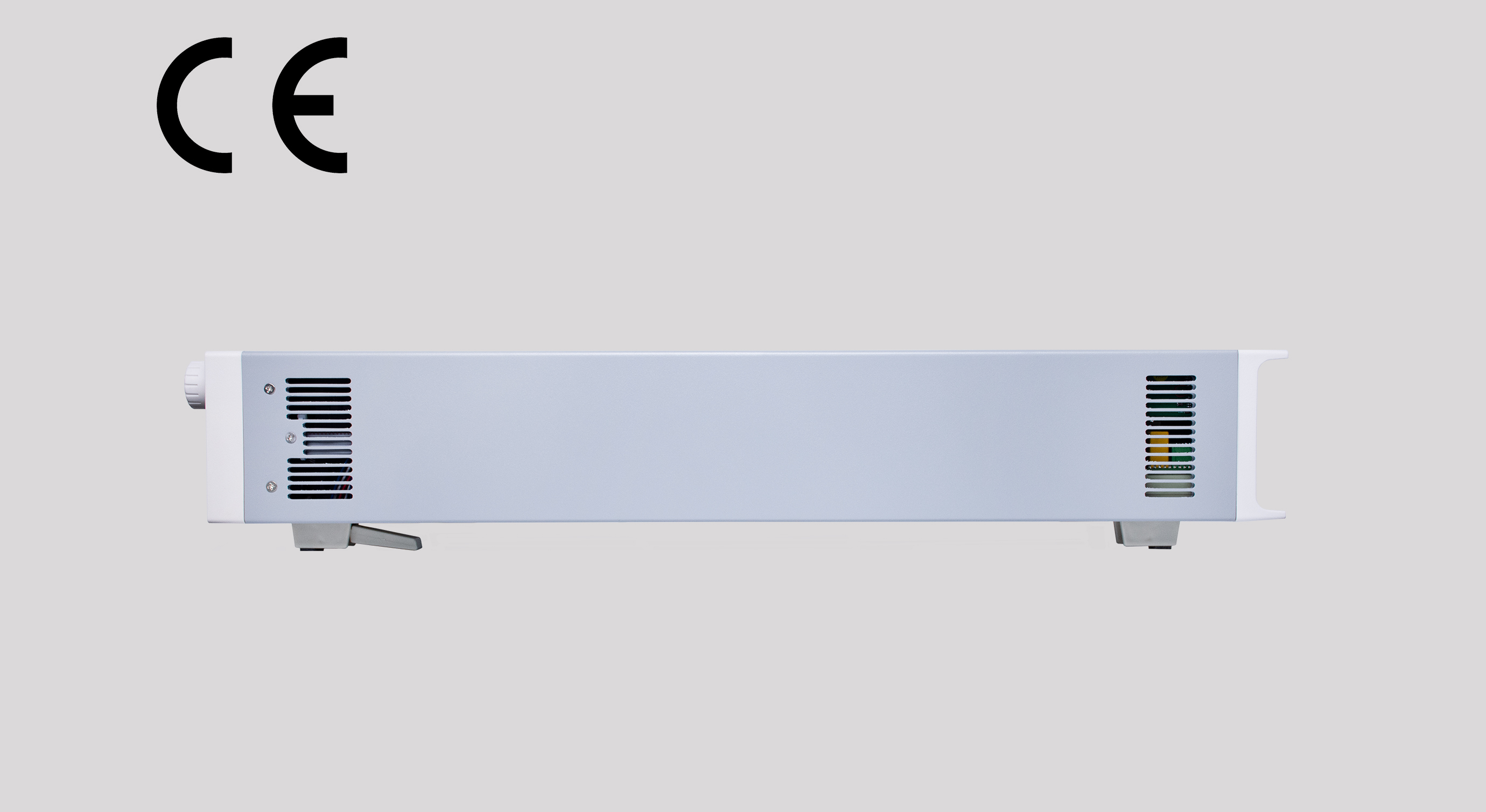

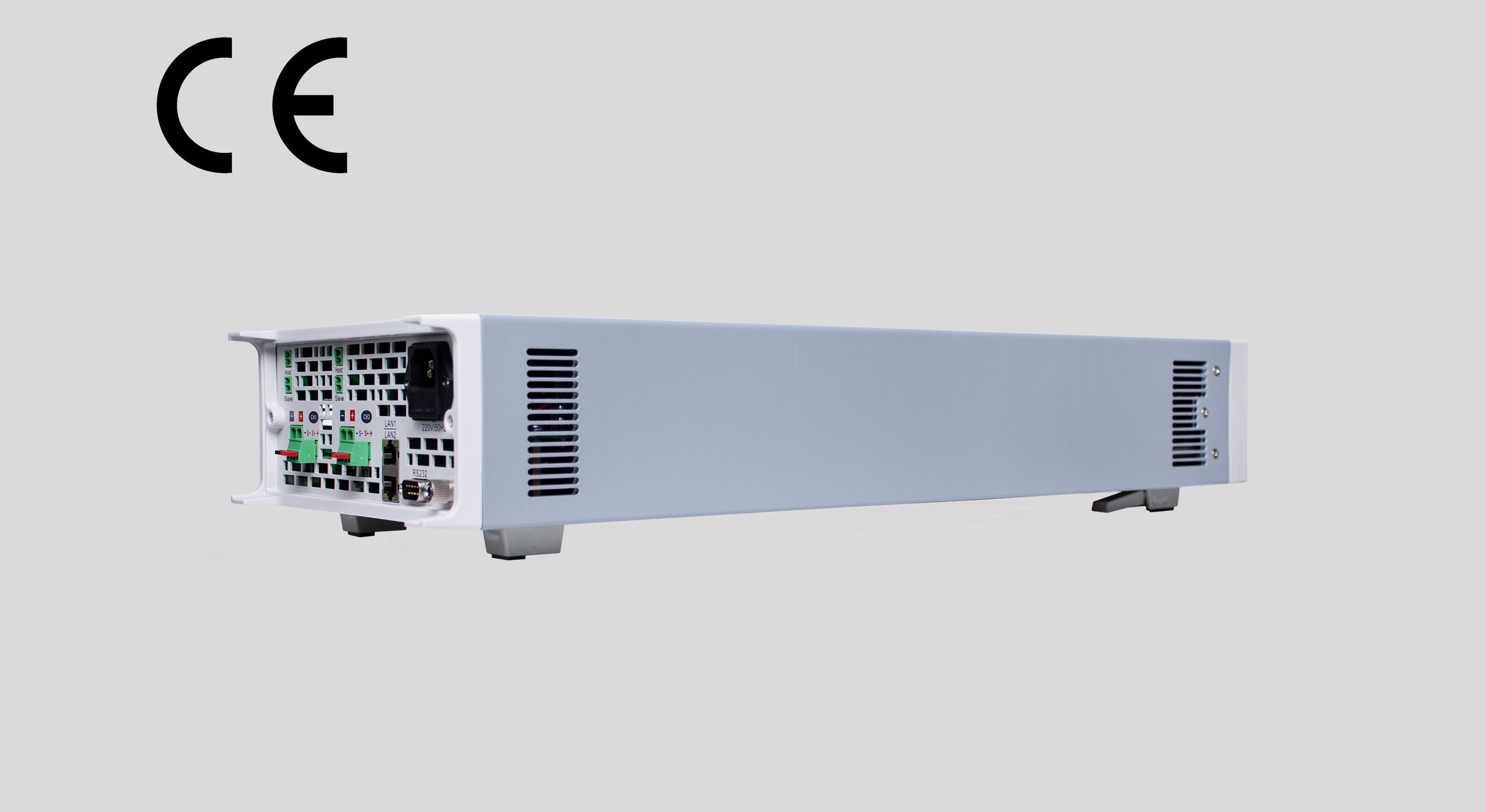

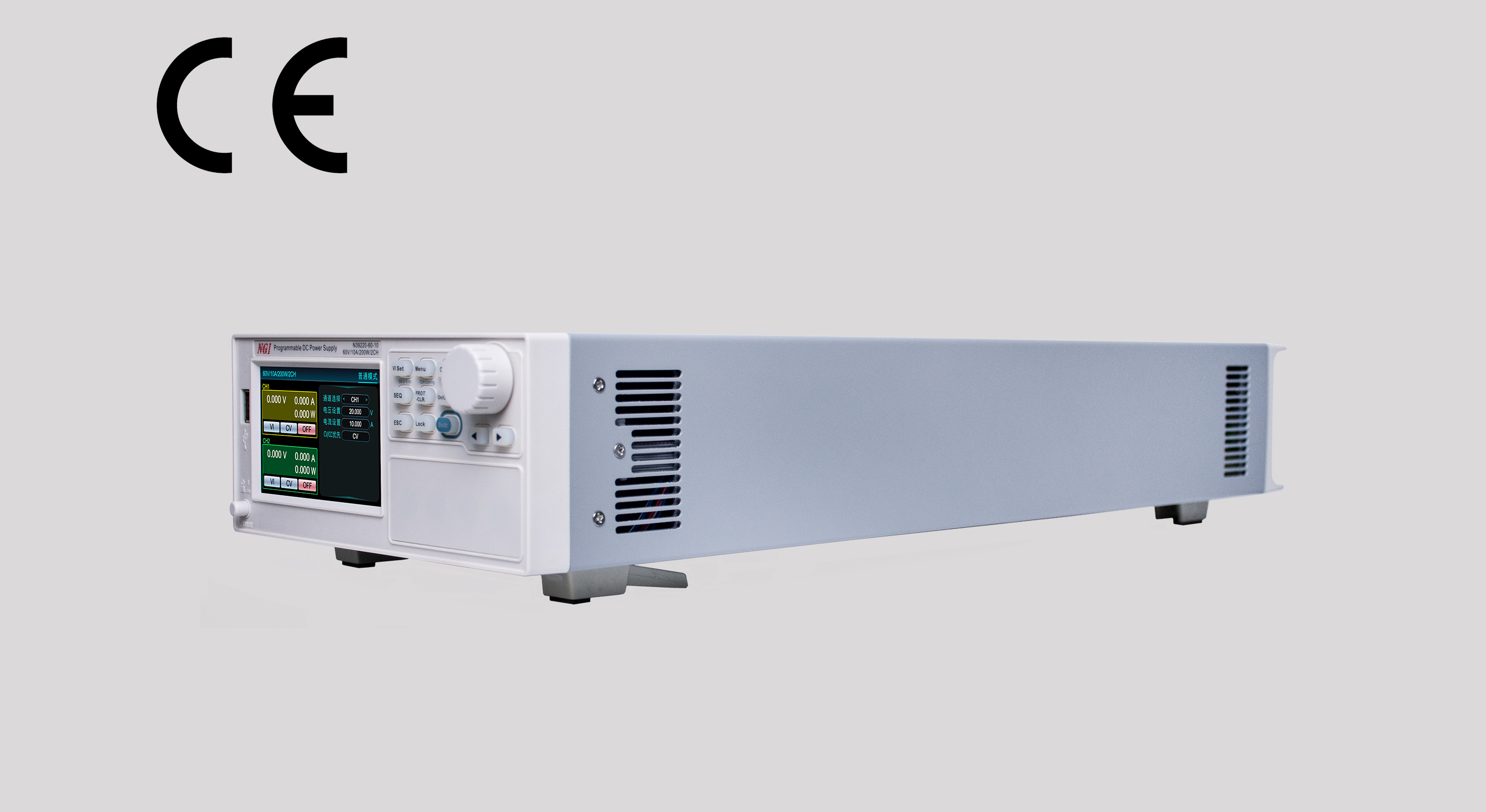

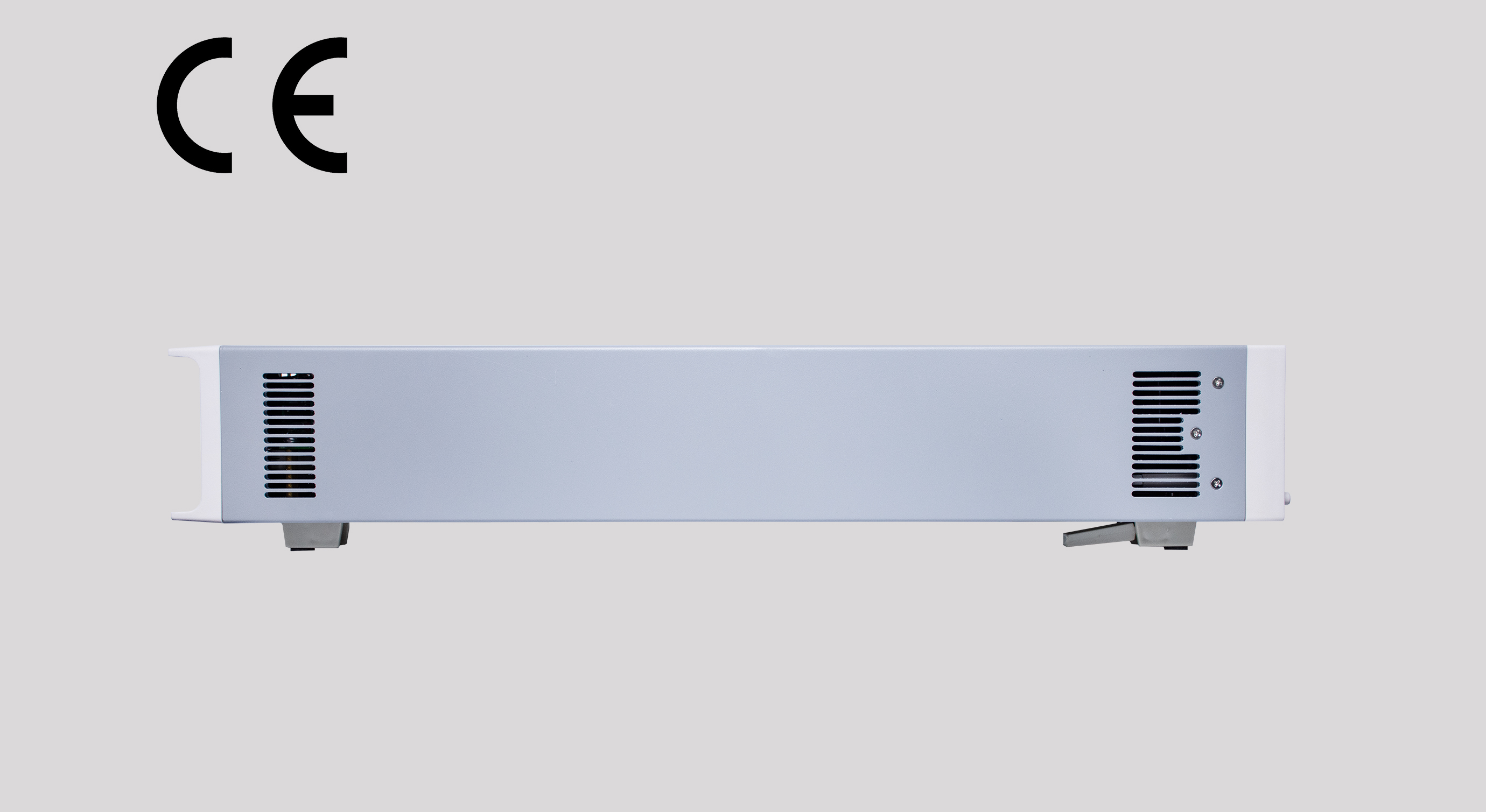

N39200采用2U+?19”機箱，重量為7kg，單機雙通道隔離，一臺N39200可同時測試2個工位，減少在測試平臺中空間占用率，可以更優地設計測試平臺，提高測試效率。

UI扁平化圖標

全新UI扁平化圖標設計，界面簡潔明了，更加舒適快捷，人機交換更美好。

虛擬鍵盤

N39200系列電源有特殊的虛擬鍵盤界面，在觸摸屏上點擊需要輸入數字的位置，就能進入虛擬鍵盤界面。

SEQ編輯模式

序列模式允許用戶設置輸出電壓、輸出電流以及單步運行時間。

級聯模式，擴大功率

N39200電源支持級聯模式。如果有需要，可以將單機內的兩個通道并聯輸出，此時可輸出的最大電壓不變，可輸出的最大電流和最大功率會疊加。

CC&CV優先功能

N39200具備設置電壓環反饋電路優先或電流環反饋電路優先的功能，可以使N39200能針對被測物的特性而采取最優的工作模式進行測試，從而能更好的保護被測試物品。

如圖一，當待測組件在測試過程中需要減少電壓過沖的情況下，如給低電壓處理器或FPGA核心供電時，應使用電壓優先模式以便獲得快速而又平穩的上升電壓。

如圖二，當待測組件在測試過程中需要減少電流過沖的情況下，或待測組件為低阻抗如在對電池充電場景時，應使用電流優先模式以便獲得快速而又平穩的上升電流。

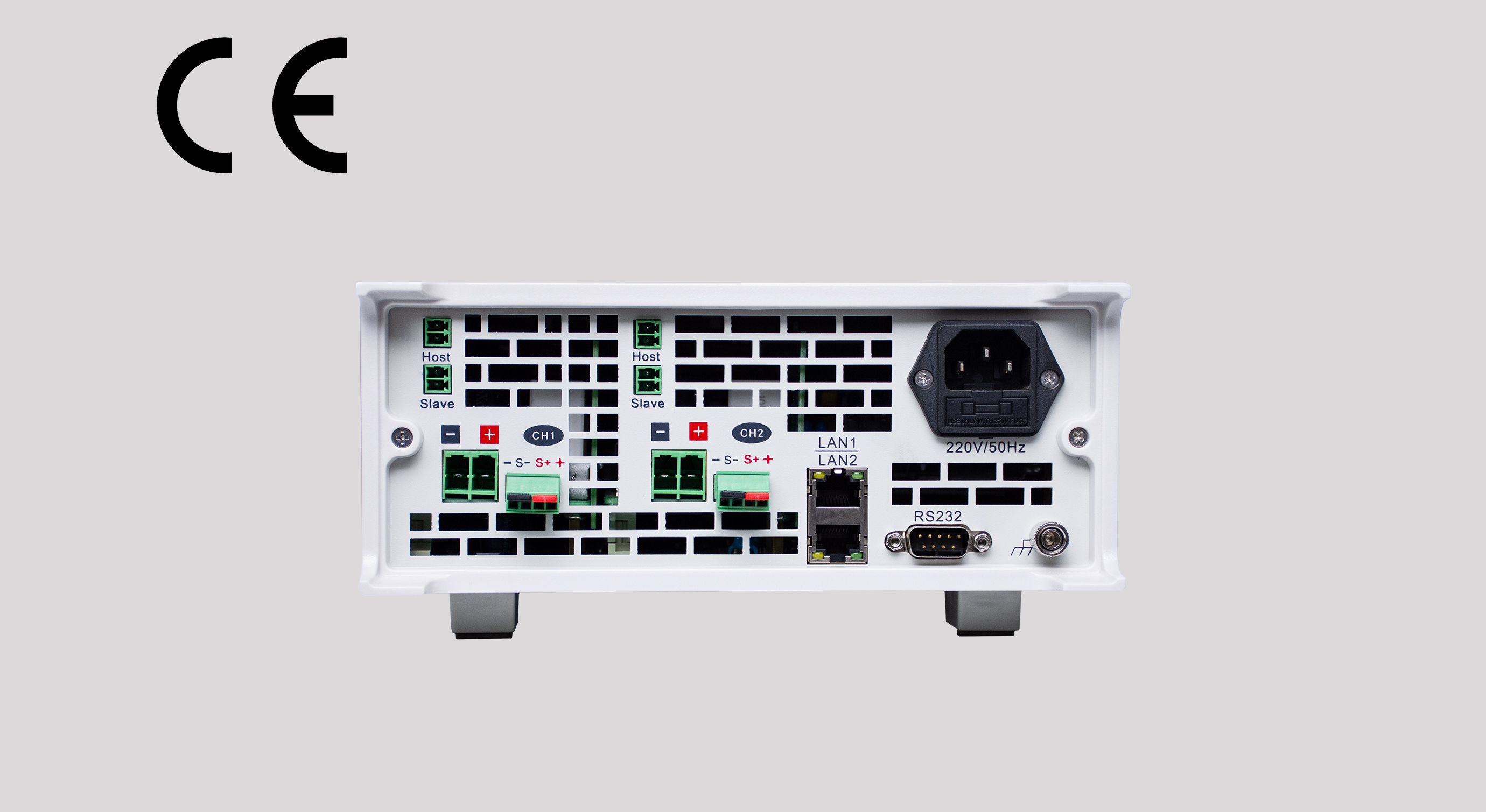

LAN雙接口，多機聯控更便攜

N39200支持LAN通訊控制，單機采用雙網口設計，多機聯控時可以一網到底，實現快速調測。
