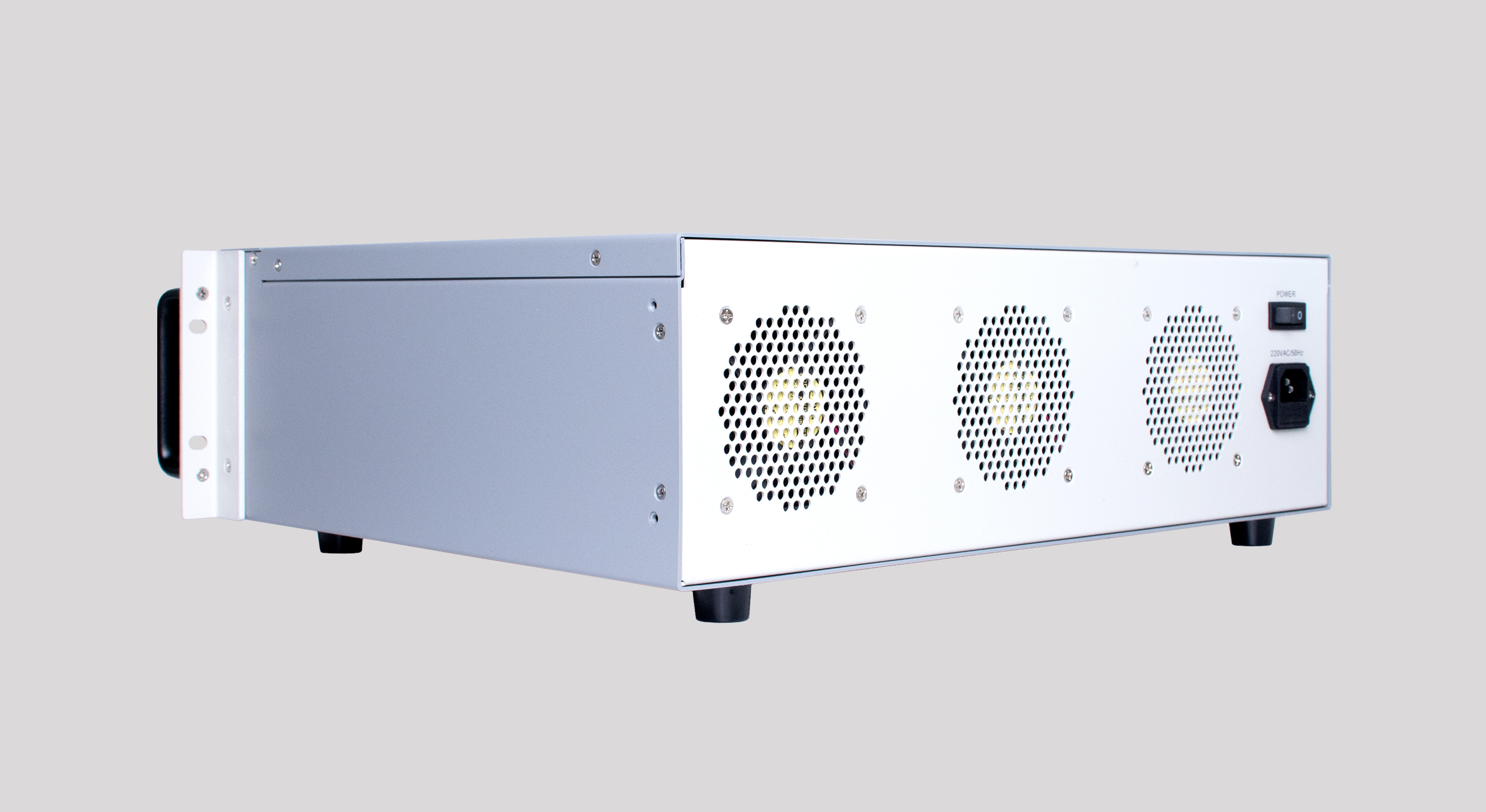

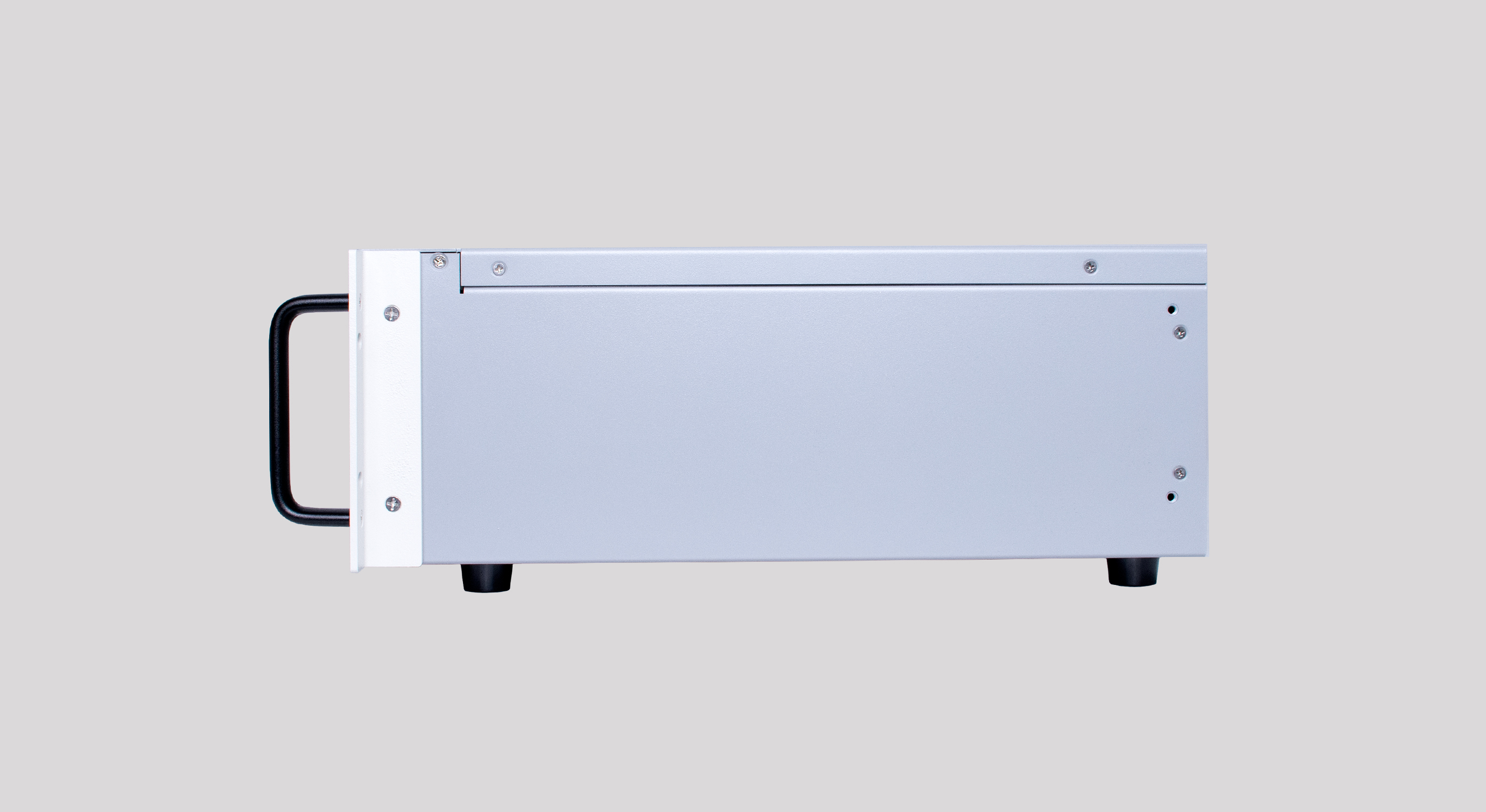

N8000A0測控主機（N8000舊平臺測控板卡使用）
多通道高密度測控應用場景，單機支持19張功能板卡和1張主控卡

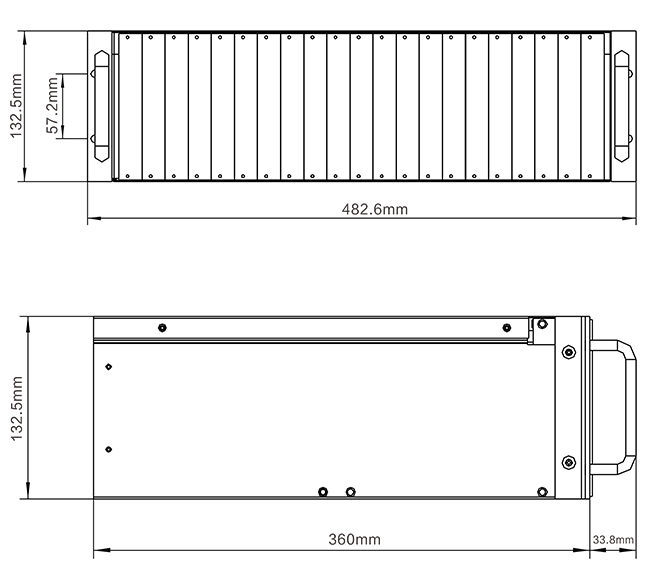

N8000A0采用標準19英寸3U機箱，支持21個4HP(20.32mm)寬度插卡，針對高通道密度測控應用場景。背板采用NXI架構設計，包含16個100Mbps和3個1000Mbps吞吐量數據接口。同時配備4路雙向硬同步線和1路同步時鐘，用于板卡間同步操作。
■ 超高集成度，可節省寶貴空間
■ 無需工控計算機，控制靈活方便
■ 板卡式標準模塊設計，可任意組合
■ 通用以太網接口，可無限擴展通訊距離
■ 高吞吐速率，帶寬高達2000Mbps
■ 高精度同步機制
■ 超強擴展性，板卡數量不受限制
■ 板卡種類豐富，適用范圍寬廣
■ 通訊接口開放，用戶可自行開發兼容板卡
■ 板卡間通訊信道隔離，降低調試復雜性
■ 每通道獨立以太網接口，高帶寬、高實時性
■ 高壓板卡跟系統地電氣隔離，安全可靠
■ 標準19英寸機箱，方便上機架
■ 極高性價比
通信卡J0和其他槽位的互連關系：
各個槽位功能定義如下表：
背板背面配有2個電源接口：P1和P2功能定義如下：
產品手冊
-
