NSC1000扣式超級電容自動老化分選線

高溫恒壓老化、自放電測試及自動分選統計等功能

隨著超級電容器產品技術的不斷成熟，其在軌道交通、儲能、風電、醫療等行業開始廣泛應用，市場對超級電容的需求呈快速增長?？凼匠夒娙葑鳛槌葜械囊粏T，面臨著出廠測試效率跟不上生產效率的問題。因此對于日益增長的扣式超級電容的快速測試需求也應運而生。NGI結合國內外產線先進技術的同時，考慮經濟性而開發出的一款針對扣式超容測試平臺NSC1000，該測試平臺具備速度快、準確率高等特點，大幅提高生產效率、降低生產成本，是扣式超級電容生產廠家兼顧性能和經濟性的一款高性價比產品。

產品特點功能與優勢資料庫相關產品

產品特點

功能與優勢

資料庫

相關產品

產品特點

■ 適用于多種規格扣式超級電容測試

■ 支持自動分選，自定義分選指標

■ 真空吸入式分選，高穩定性高可靠性

■ 設備運行噪音低，正常測試過程中，噪聲不大于65db

■ 記錄功能完備，自動記錄每只產品測試過程數據

■ 報表導出功能靈活，支持單只/批次產品報表導出

■ 統計分析功能強大，統計結果以餅狀圖/柱狀圖清晰呈現

■ 運維機器方便，運行/故障/調試信息以IO狀態實時顯示

■ 機械設備防護符合GB8196安全標準

■ 環境衛生保護符合GB5083標準

■ 電器符合GB3805安全標準

■ 每日產能高達2萬只

■ 老化溫度可自行設置并可編程

■ 分層倒計時提醒，老化時間到后會有燈光提示

■ 設備運行平穩，無抖動及停機現象，過度平穩

■ 測試項目包括高溫恒壓老化，自放電測試、等效交流內阻測試、容量（選配）等，用戶可根據需要自行進行定制測試項目

功能與優勢

特色功能

系統組成

NSC1000主要由高溫老化柜和自動測試分選線組成，高溫老化柜集成了高溫箱、老化架和老化電源的功能。自動測試分選線集成了自動流水線、專業測試儀器、工業控制電腦。此系統由一套后臺軟件控制全局，軟件集成度非常高。

高溫老化箱

高溫老化柜采用多個獨立的老化室，老化溫度可編程，每個老化室分為上下共計多層，每層有左右兩個料盤，單層設置一個倒計時提示燈，倒計時時間可編程，方便生產人員查看每層老化情況。單個高溫老化柜同時有多個料盤同時測試，可同時滿足電容老化測試需求。

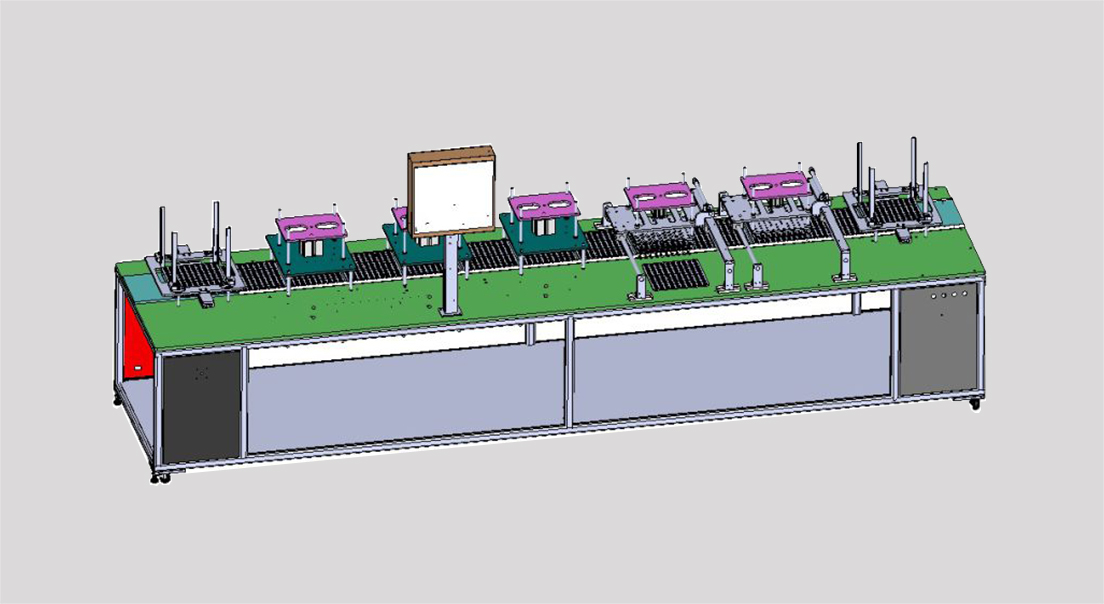

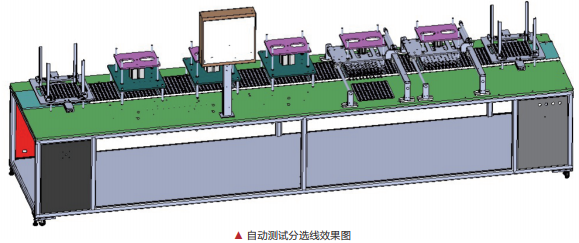

自動測試分選線

自動測試分選線包含自動流水線、專業測試儀器、工業控制電腦、專業測控軟件，可實現人工上料，自動測試，自動分選等流程，其中充放電電壓電流，自放電、串聯等效內阻、容量（選配）等分選指標范圍可設定。

測試流程

扣式超級電容從入料到分選需要經過多個工序，從人工填料入盤、高溫老化充電測試、參數測試、自動分選等工序。其中需要人工的部分為填料入盤、將托盤放置進老化箱和從老化箱中取出放置在測試流水線上這些簡單的操作，其余部分皆為系統自動。測試流程如下所示：

后臺管理

后臺軟件界面美觀簡潔、布局合理，能在一個頁面下展示多個測試回路實時值，并可以針對不同的分選結果呈現不同的顏色。其主界面如下所示：

后臺軟件先現在第一個測試工位測試超容等效串聯內阻，然后兩個工位并行測試容量（選配），確保測試產品能滿足需求。

實時數據：將自放電、等效串聯內阻、容量（配置）等指標匯總，為自動分選做準備；

SPK統計：統計當前批次所有產品測試結果并加以分析，職場所有測試結果餅狀圖與單個測試指標柱形圖顯示；

分選指標：客戶自定義選標范圍；

電源狀態：監視高溫老化箱內各路電源的輸出狀態。

統計分析

系統不僅可實現顯示當前測試計劃的統計信息，還可根據時間、型號、批次、容量、工位等信息收索歷史測試數據，繪制分選擋位數據分布方圖及單個產品正太分布曲線，使產品批次測試數據查看直觀、有效，工藝工程師可根據統計結果分析不同型號、不同批次產品的生產測試情況找出質量問題成因，為生產工藝及流程改善提供大數據支撐。如下圖所示：
