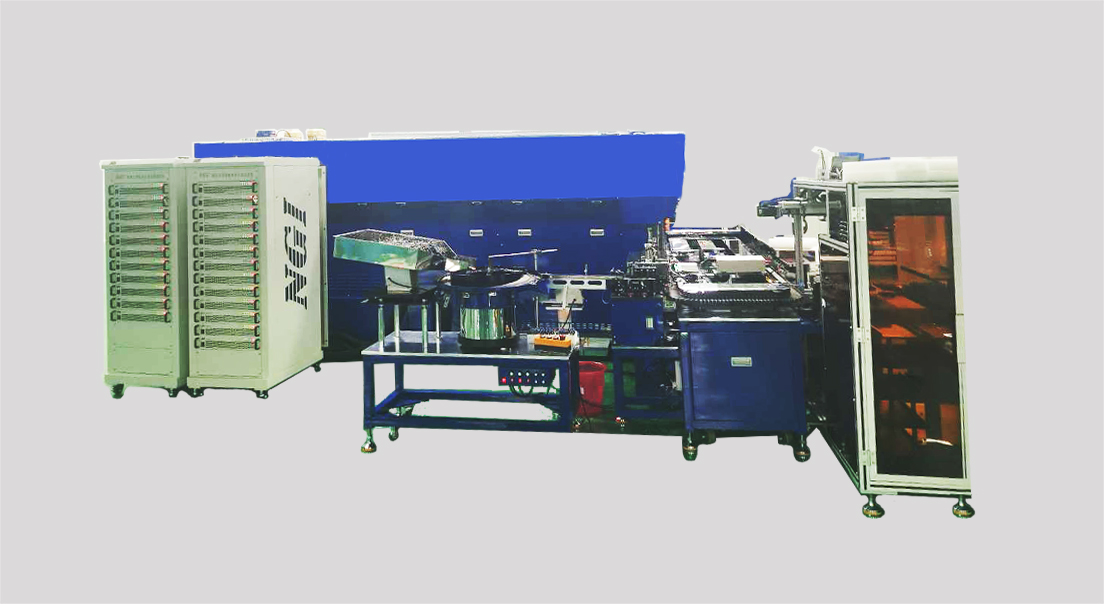

NSC2000引線式鋰離子超級電容自動老化分選線

自動上料、快速充電、高溫老化、電參數測試及自動分選統計等功能

鋰離子超級電容自面世以來便以高功率密度、極低的自放電、工作溫度范圍廣、安全性和可靠性等優點備受關注。近年來，隨著鋰離子超級電容器產品技術的不斷成熟，其在ETC、儲能、高端機床、消費類電子等行業開始廣泛應用，市場對鋰離子超級電容的需求快速增長。NSC2000為NGI針對引線式鋰離子超級電容器單體自動化老化分選專門研發的老化分選機產線。本測試系統可實現自動上料、快速充電、高溫老化、電參數測試及自動分選統計等功能。系統軟件支持自定義測試流程，用戶可根據自身需求定制老化流程參數、測試工藝參數及分選指標。可滿足絕大多數客戶各種規格鋰離子超級電容的檢測需求。

產品特點功能與優勢資料庫相關產品

產品特點

功能與優勢

資料庫

相關產品

產品特點

■ 適用于直徑4mm-22mm標準引線式電容的測試

■ 老化過程充電電流智能調節

■ 支持自動分選，自定義分選指標

■ 產能為15PCS/分鐘，極大提高生產效率

■ 設備運行噪音低，正常測試過程中，噪聲不大于65db

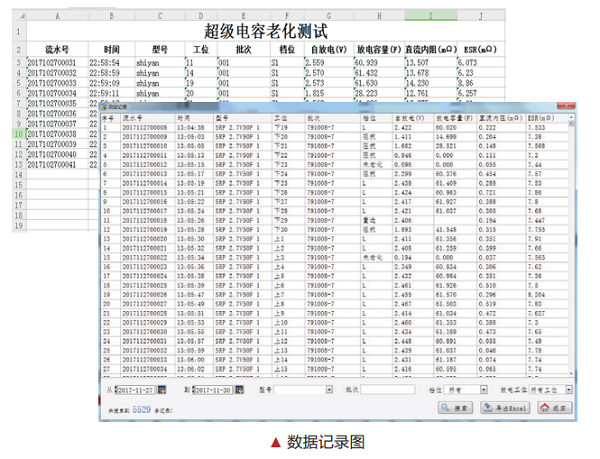

■ 記錄功能完備，自動記錄每只產品測試過程數據

■ 報表導出功能靈活，支持單只/批次產品報表導出

■ 減少人力投入，節省人工成本

■ 降低制造成本，增強公司市場競爭力

■ 環境衛生保護符合GB5083標準

■ 統計分析功能強大，統計結果以餅狀圖/柱狀圖清晰呈現

■ 運維機器方便，運行/故障/調試信息以IO狀態實時顯示

■ 測試項目包括自放電測試、直流內阻測試、放電容量測試、交流內阻測試、充電電壓測試

功能與優勢

特色功能

兼容產品規格多

系統可適應多種規格鋰離子超級電容測試，從自動化工裝，專業測試儀器，老化箱等關鍵部件的設計上充分考慮兼容性，用戶只需前期調試好匹配參數，保存為對應型號測試計劃。更換測試規格是只需在主界面切換即可，不僅滿足客戶多規格老化測試，還未客戶節省了寶貴的投資。

生產效率高

系統采用全自動老化，可24小時不間斷工作，生產效率高達15PCS/分鐘，日均產能高達2萬多只，可節省95%以上人工投入，降低生產操作性，減少因熟練工人流失造成對生產的損失。

系統組成

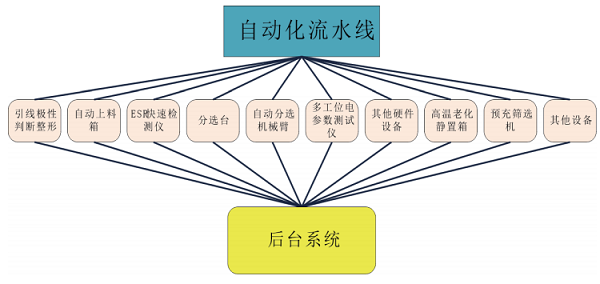

該系統由自動抖料盤、正負極引線判斷整形機、預充篩選機（短路、極性反接篩選）、高溫老化靜置箱、多工位電參數測試儀、ESR快速檢測儀、自動分選機械臂、分選架、自動流水線、其他硬件設備及后臺系統組成。
■ 自動上料箱：由儲料箱與抖料盤組成，完成產品上料；
■ 極性判斷整形機：對引腳進行矯正后通過極性檢測調整設備位置后送至流水線；
■ 預充篩選機：使用小電流進行預充用于判斷被測設備短路和開路狀態，進行初步篩選；
■ 高溫老化靜置箱：由高溫箱、恒壓老化電源、自動傳送部件構成，用戶可以自行設置老化溫度、老化電源電壓和電流值；
■ 多工位電參數測試儀：專用檢測儀器采用NGI核心自動研發的具有核心價值的鋰離子超級電容測試儀器，包括N8310鋰離子超級電容自放電測試儀、N8320鋰離子超級電容漏電流測試儀、N8130超高采樣率超容容量內阻測試儀等。用戶可以根據精度、采樣速度等各項要求指標自行進行組合搭配；
■ ESR快速檢測儀：通過專用儀器快速檢測每只電容ESR數據。
■ 自動分選機械臂：機械臂將根據測試的結果將被測設備按照不同等級進行分類，將被測鋰離子超級電容插至指定區域的珍珠棉，碼放整齊；
■ 分選臺：根據客戶設置等級要求將被測設備進行分類在珍珠棉中進行存放，分選臺為多層結構設計，當分選區域被測鋰離子超級電容數量達到上限后，分選臺可自動將備品珍珠棉移動到分選臺區域，極大的解放了生產力，減少人工干預；
■ 自動化流水線：自動化流水線所有動作單元驅動部分均由主電機控制，確保流水線動作一致性，增強自動化部件的可維護性。傳送方式采用固定節拍式，節拍頻率可編程；
■ 其他硬件設備：主要包含信號燈，開關等輔助部件；
■ 后臺系統：實時監測每個測試環節數據，具有運行狀態監視，實時數據顯示，結果統計分析等功能。

測試流程

鋰離子超級電容從入料到分選需要經過多個工序，一般有自動上料、開路/短路檢測、充電高溫老化、參數測試（含容量、直流內阻、自放電等參數）、充電、交流內阻測試、自動分選等工序。測試流程如下所示：

后臺系統-主界面

“主界面”呈現系統運行關鍵信息，共由五個重要部分組成：參數測試、型號設置、SPK統計、充放電測試結果、電源狀態。如下圖所示：

測試參數：將交流內阻測試指標與之前批次測試指標進行匯合，為自動分選做準備；

型號設置：選擇當前測試計劃，測試計劃需要提前制定與調整；

SPK統計：統計當前批次所有產品測試結果并加以分析，支持所有測試結果餅狀圖與單個測試指標柱狀圖顯示；

充放電測試：顯示當前批次被測產品的測試結果，含容量、直流內阻、自放電等指標；

電源狀態：監視高溫老化箱內各路電源的輸出狀態。

型號設置

“型號設置”可讓用戶便捷針對不同產品規格指定相對應的測試計劃，支持客戶添加、刪除、更改測試規格，主要由四部分參數組成：測試工步、電源參數、客戶信息(含批次、尺寸等)、分選指標。如下圖所示；

測試工步：選取需要分選的參數指標，再針對每個指標參數設置對應測試條件；

電源參數：設定恒壓高溫老化的充電電流，充電電壓等參數；

客戶信息：針對不同客戶不同批次需求設置標簽信息，方便后續數據統計及分析；

分選指標：設置各個不同分選等級的分選指標范圍。

統計分析

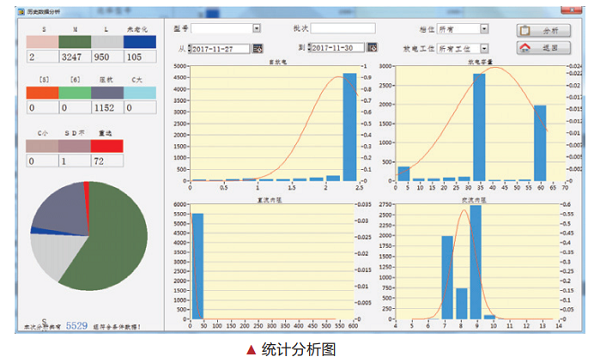

系統不僅可實現顯示當前測試計劃的統計信息，還可根據時間、型號、批次、容量、工位等信息搜索歷史測試數據，繪制分選檔位數據分布方圖及單個產品正太態分布曲線，使產品批次測試數據查看直觀、有效，工藝工程師可根據統計結果分析不同型號、不同批次產品的生產測試情況找出質量問題成因，為生產工藝及流程改善提供大數據支撐。如下圖所示：
