N6180系列多通道微功率直流電子負載

高集成度、高精度、微功率、NXI架構

N6180系列為NGI公司開發的一款板卡式、高精度、高可靠性、高集成度、全功能（恒電流、恒電壓、恒功率、恒電阻）的多通道可編程直流電子負載產品。N6180系列產品采用NXI架構電子負載板卡+標準19英寸3U機箱組成，單機集成10/19通道，支持測試通道無限拓展。N6180系列為集成應用量身定制，并具備OCP/OVP/OPP/OTP多重保護，配備高速LAN接口，在絕大部分集成應用中可代替小功率單體電子負載并為用戶大幅節省成本，尤其適合消費類電子產品的批量生產和高校、科研院所應用。

產品型號 產品特點 功能與優勢 應用領域產品尺寸選件&配件資料庫 相關產品

產品型號

產品特點

功能與優勢

應用領域

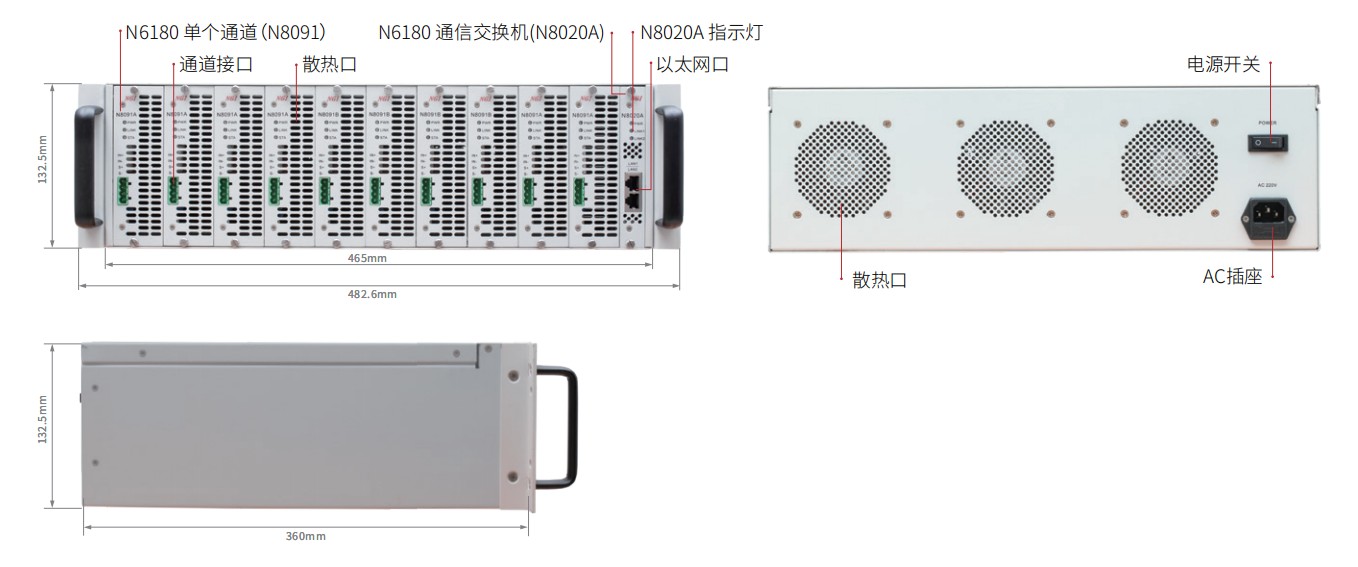

產品尺寸

選件&配件

資料庫

相關產品

產品型號

型號	通道數	電壓	電流	功率	精度	分辨率	通訊接口	尺寸
N6180A	10	60V	5A	50W	電壓0.02%+0.05%F.S./電流0.02%+0.05%F.S.	1mV/10μA	LAN	3U	詢價
N6180B	10	60V	1A	50W	電壓0.02%+0.05%F.S./電流0.02%+0.05%F.S.	1mV/10μA	LAN	3U	詢價
N6180C	10	20V	5A	50W	電壓0.02%+0.05%F.S./電流0.02%+0.05%F.S.	1mV/10μA	LAN	3U	詢價
N6180D	19	20V	1A	20W	電壓0.02%+0.05%F.S./電流0.02%+0.05%F.S.	1mV/10μA	LAN	3U	詢價
N6180E	10	20V	10A	50W	電壓0.02%+0.05%F.S./電流0.02%+0.05%F.S.	1mV/100μA	LAN	3U	詢價
N6180H	19	100V	1A	25W	電壓0.02%+0.05%F.S./電流0.02%+0.05%F.S.	1mV/10μA	LAN	3U	詢價

*以上規格如有更新，恕不另行通知

顯示全部

產品特點

■ 功率范圍：20W/25W/50W

■ 電壓范圍：0~20V/0~60V/0~100V

■ 單機10/19通道，通道間隔離

■ OCP/OVP/OPP/OTP多重保護

■ 電流范圍：0~1A/0~5A/0~10A

■ 工作模式：CC、CV、CP、CR、CCD

■ 支持LAN通訊，LAN雙接口

■ 支持模擬短路、帶/卸載鎖存等功能

功能與優勢

板卡式設計

采用板卡式設計，可任意搭配不同規格的負載卡，滿足多場景下不同規格測試需求。同時，豐富的Labview上位機開發例程，百兆以太網通訊接口滿足遠程控制需求。

通道無限擴展

NXI擺脫了工控機的束縛，通道數量不再受工控機插槽數量的影響，可以通過簡單主機堆疊的方式擴充主機和板卡通道數量。在帶寬要求不高的系統中，通過一條網線連接到主控PC，可以實現主機級聯；峰值帶寬較高的多機并聯系統可以通過高速交換機搭配多條網線的方式連接到主控PC。
