N6140系列四通道多功能直流電子負載
N6140系列四通道多功能直流電子負載為NGI公司基于多年電源、電池等相關測試應用經驗而開發的一款高精度、高可靠性、高集成度、高性價比、全功能（恒電流、恒電壓、恒功率、恒電阻）可編程電子負載產品。N6140系列根據不同功率設計為19英寸2U/3U標準機箱，支持序列測試、OCP測試、紋波測量、短路測試、Von/Voff等多種功能，并支持LAN通訊控制。N6140系列在絕大部分集成測試應用中可代替中小功率單體電子負載為用戶大幅節省成本。
產品型號
| 型號 | 通道數 | 電壓 | 電流 | 功率 | 精度 | 分辨率 | 通訊接口 | 尺寸 | |
|---|---|---|---|---|---|---|---|---|---|
| N6140AP | 4 | 20V | 5A | 60W | 電壓0.02%+0.05%F.S./電流0.05%+0.1%F.S. | 0.1mV/0.01mA | LAN | 2U | |
| N6141BP | 4 | 60V | 30A | 180W | 電壓0.02%+0.05%F.S./電流0.05%+0.1%F.S. | 0.1mV/0.1mA | LAN | 2U | |
| N6142BP | 4 | 150V | 30A | 180W | 電壓0.02%+0.05%F.S./電流0.05%+0.1%F.S. | 1mV/0.1mA | LAN | 2U | |
| N6140CP | 4 | 60V | 60A | 360W | 電壓0.02%+0.05%F.S./電流0.05%+0.1%F.S. | 0.1mV/0.1mA | LAN | 3U | |
| N6141CP | 4 | 150V | 60A | 360W | 電壓0.02%+0.05%F.S./電流0.05%+0.1%F.S. | 1mV/1mA | LAN | 3U | |
| N6142CP | 4 | 600V | 15A | 360W | 電壓0.02%+0.05%F.S./電流0.05%+0.1%F.S. | 1mV/0.1mA | LAN | 3U | |
| N6140DP | 4 | 60V | 90A | 540W | 電壓0.02%+0.05%F.S./電流0.05%+0.1%F.S. | 0.1mV/0.1mA | LAN | 3U | |
| N6141DP | 4 | 150V | 90A | 540W | 電壓0.02%+0.05%F.S./電流0.05%+0.1%F.S. | 1mV/1mA | LAN | 3U | |
| N6142DP | 4 | 600V | 30A | 540W | 電壓0.02%+0.05%F.S./電流0.05%+0.1%F.S. | 1mV/0.1mA | LAN | 3U | |
| N6140AE | 4 | 20V | 5A | 60W | 電壓0.02%+0.05%F.S./電流0.05%+0.1%F.S. | 0.1mV/0.01mA | LAN | 2U | |
| N6141BE | 4 | 60V | 30A | 180W | 電壓0.02%+0.05%F.S./電流0.05%+0.1%F.S. | 0.1mV/0.1mA | LAN | 2U | |
| N6142BE | 4 | 150V | 30A | 180W | 電壓0.02%+0.05%F.S./電流0.05%+0.1%F.S. | 1mV/0.1mA | LAN | 2U | |
| N6140CE | 4 | 60V | 60A | 360W | 電壓0.02%+0.05%F.S./電流0.05%+0.1%F.S. | 0.1mV/0.1mA | LAN | 3U | |
| N6141CE | 4 | 150V | 60A | 360W | 電壓0.02%+0.05%F.S./電流0.05%+0.1%F.S. | 1mV/0.1mA | LAN | 3U | |
| N6142CE | 4 | 600V | 15A | 360W | 電壓0.02%+0.05%F.S./電流0.05%+0.1%F.S. | 1mV/0.1mA | LAN | 3U | |
| N6140DE | 4 | 60V | 90A | 540W | 電壓0.02%+0.05%F.S./電流0.05%+0.1%F.S. | 0.1mV/0.1mA | LAN | 3U | |
| N6141DE | 4 | 150V | 90A | 540W | 電壓0.02%+0.05%F.S./電流0.05%+0.1%F.S. | 1mV/0.1mA | LAN | 3U | |
| N6142DE | 4 | 600V | 30A | 540W | 電壓0.02%+0.05%F.S./電流0.05%+0.1%F.S. | 1mV/0.1mA | LAN | 3U |
*以上規格如有更新，恕不另行通知
顯示全部
產品特點
■ 功率范圍：60W/180W/360W/540W
■ 電壓范圍：0~20V/0~60V/0~150V/0~600V
■ 電流范圍：0~5A/0~15A/0~30A/0~60A/0~90A
■ 工作模式：CC、CV、CP、CR、CCD
■ 單機4通道，通道間隔離
■ 電壓紋波測量功能（部分型號支持）
■ 支持帶/卸載鎖存功能、模擬短路功能
■ 支持OCP測試功能
■ 支持LAN通訊控制，LAN雙接口
■ OCP/OVP/OPP/OTP多重保護
功能與優勢
電壓紋波測量負載支持電壓紋波（Vp-p）測量。通過對電壓和電流信號進行調理，再運用專業算法，可根據實際需求計算紋波峰峰值和有效值，結合波形數據輸出功能，可進一步分析紋波頻率成分等各項參數。
功能強大的自動測試模式自動測試模式可快速便捷獲取多種參數，在預先設定好測試步驟及參數后無需人工干預。能夠極大的提高產線效率，有利于高層次和大規模自動化集成。
應用領域

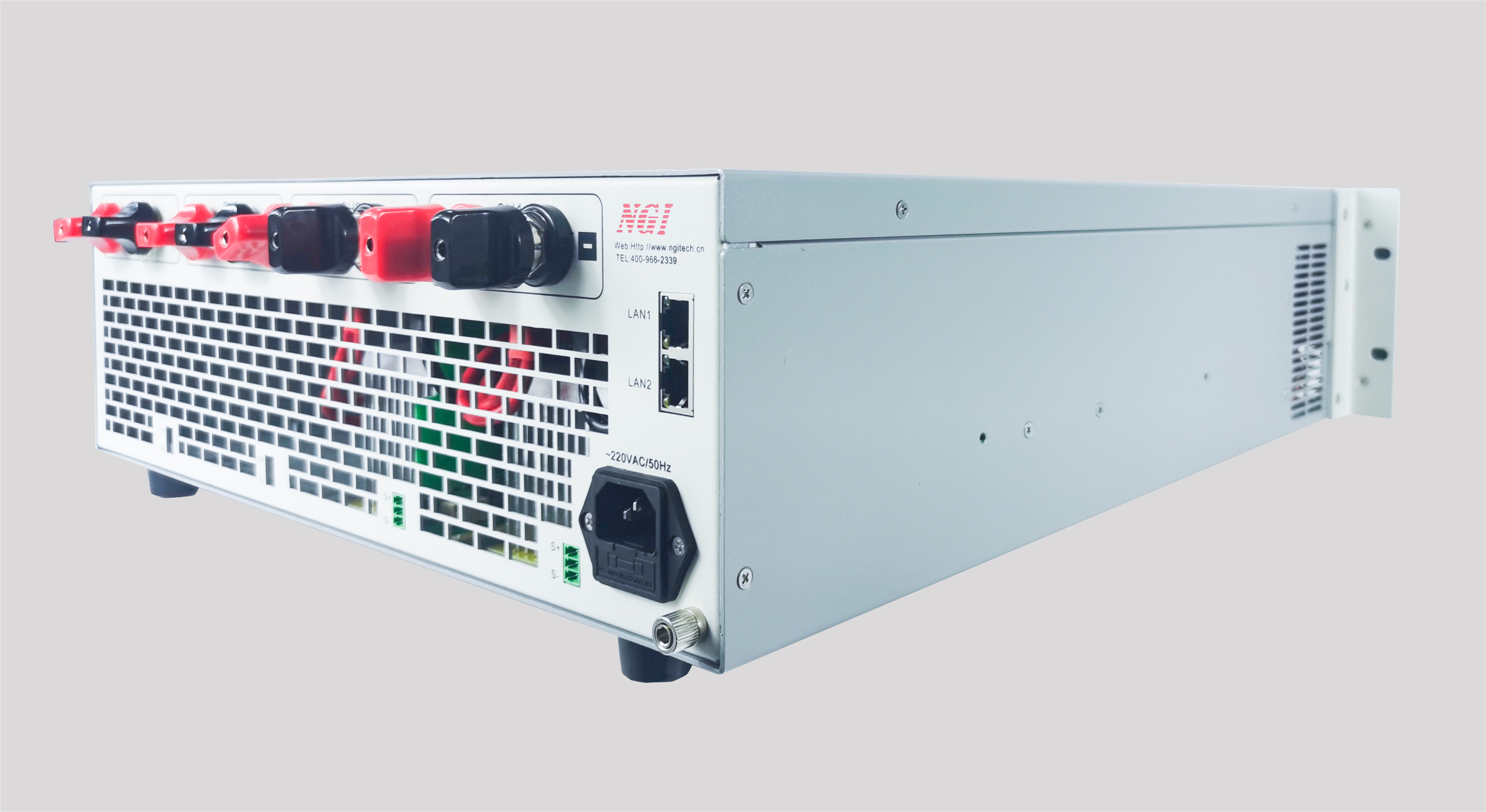

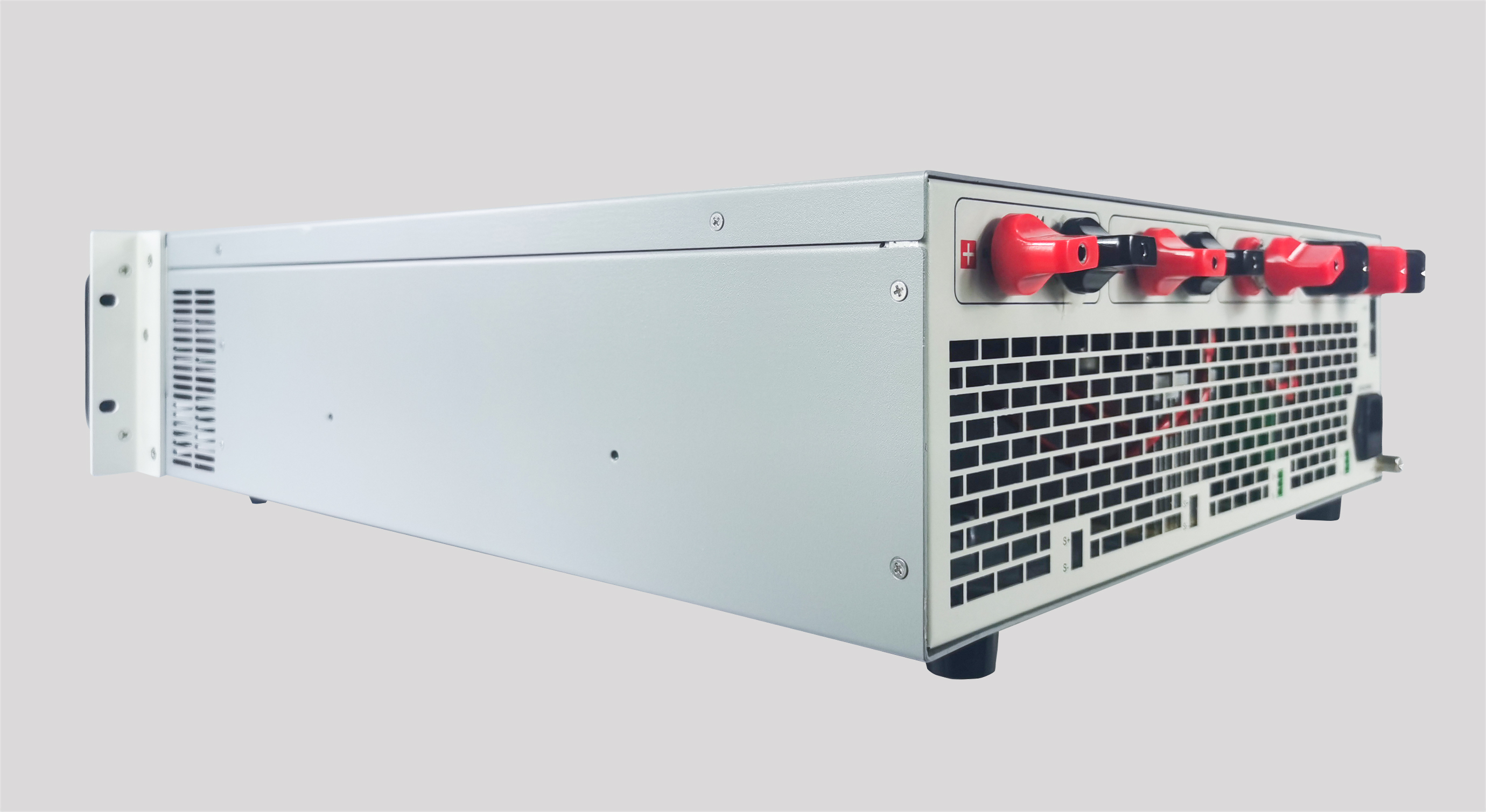

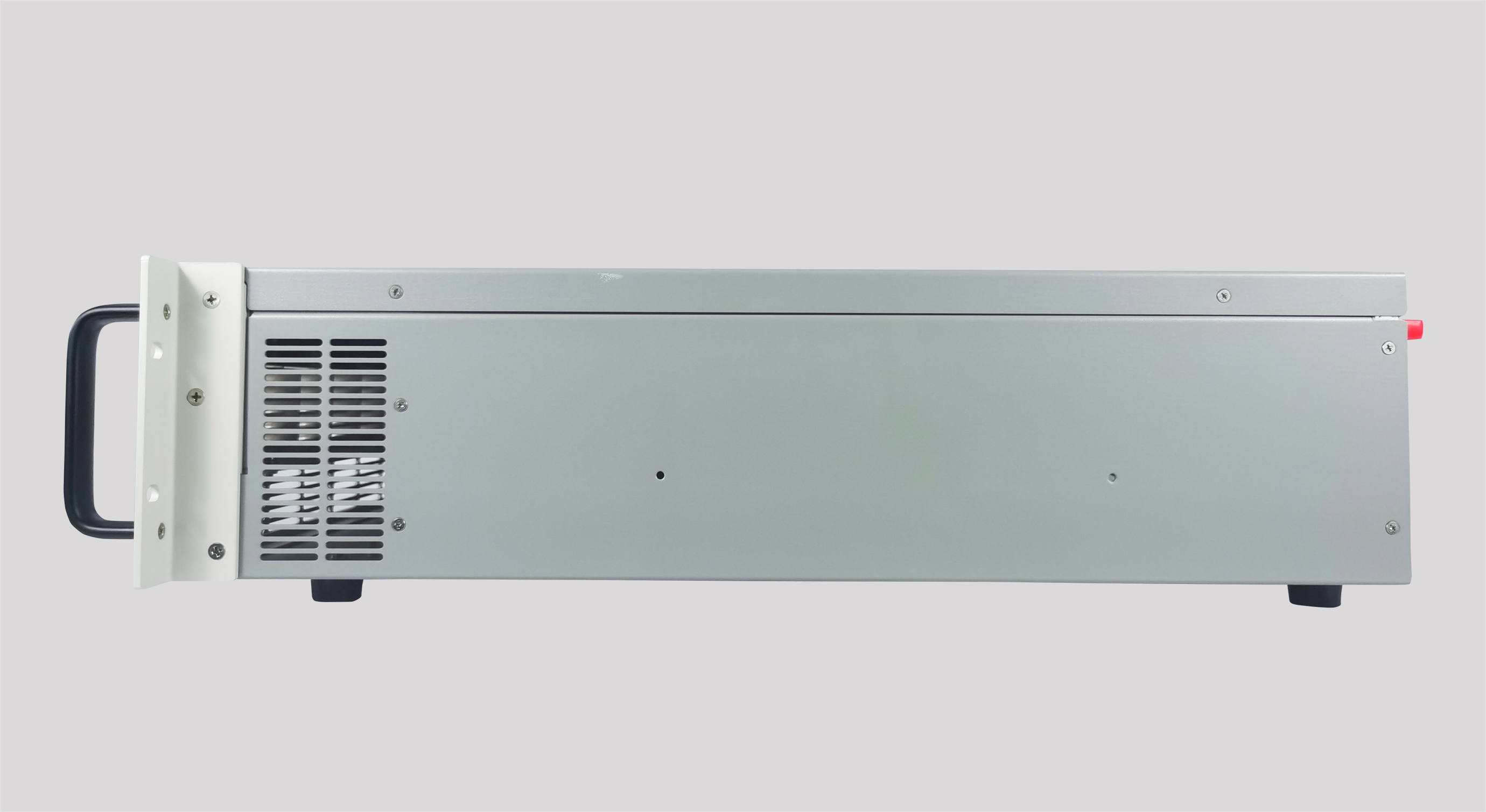

產品尺寸
產品手冊
