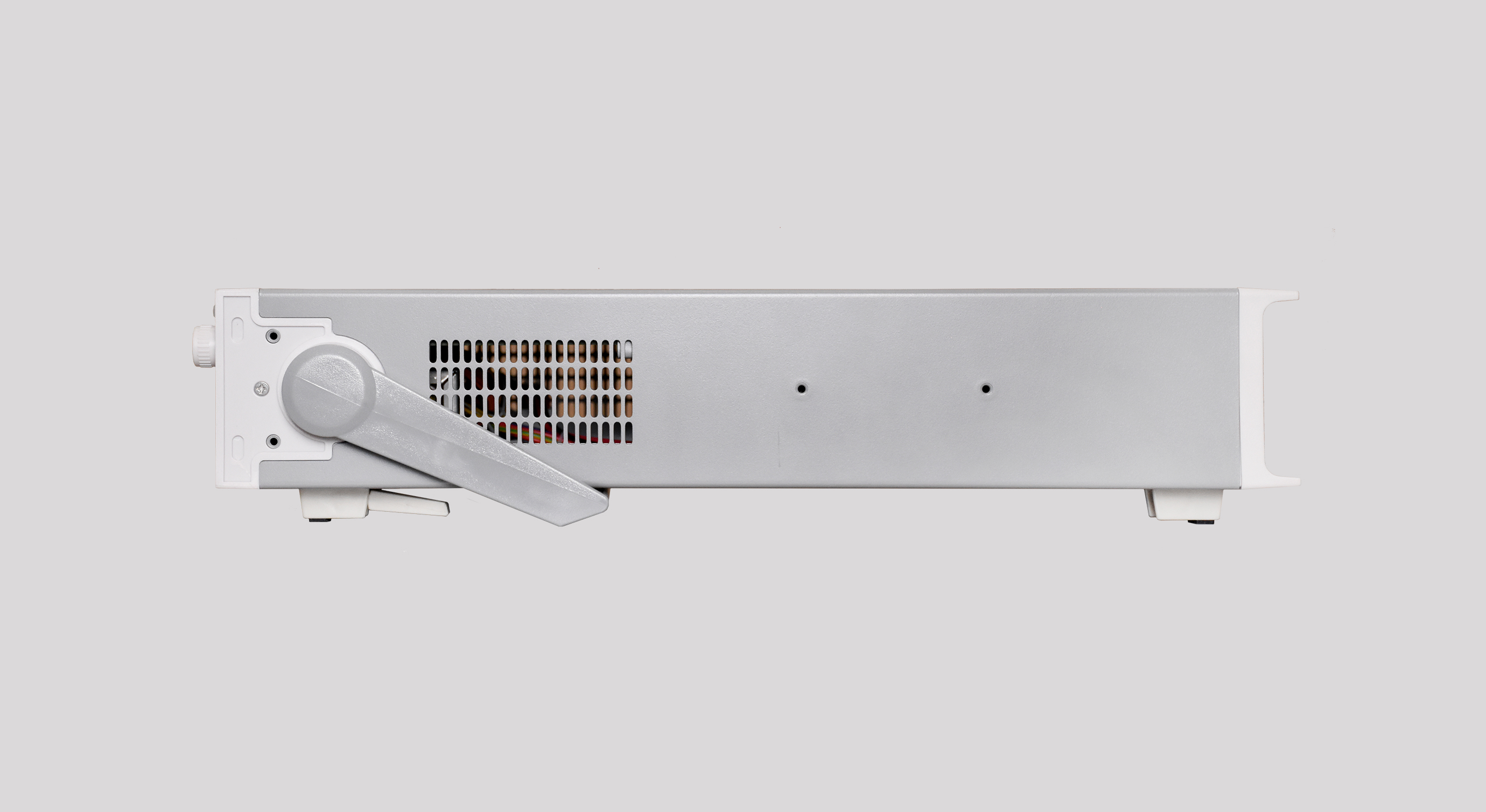

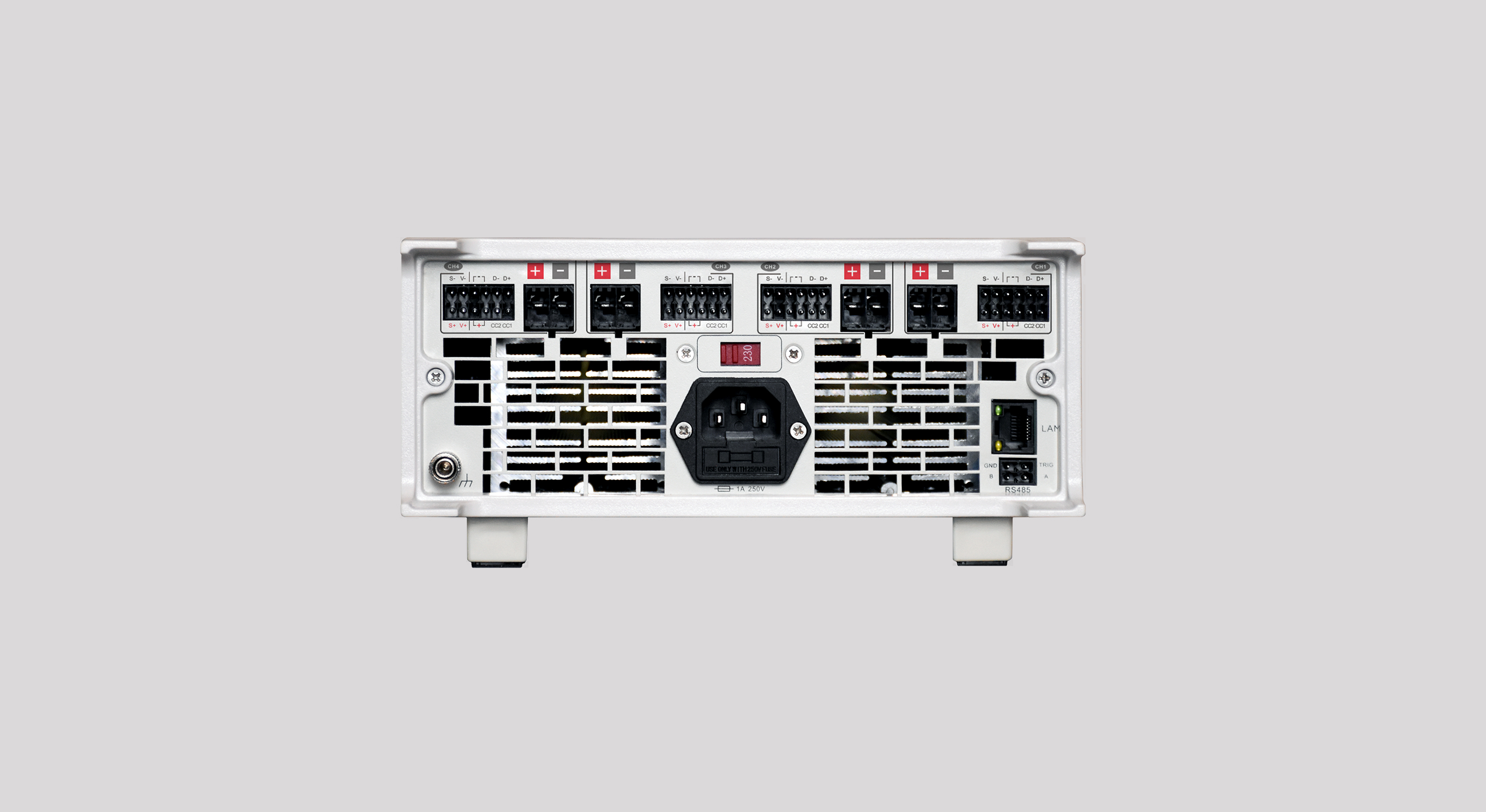

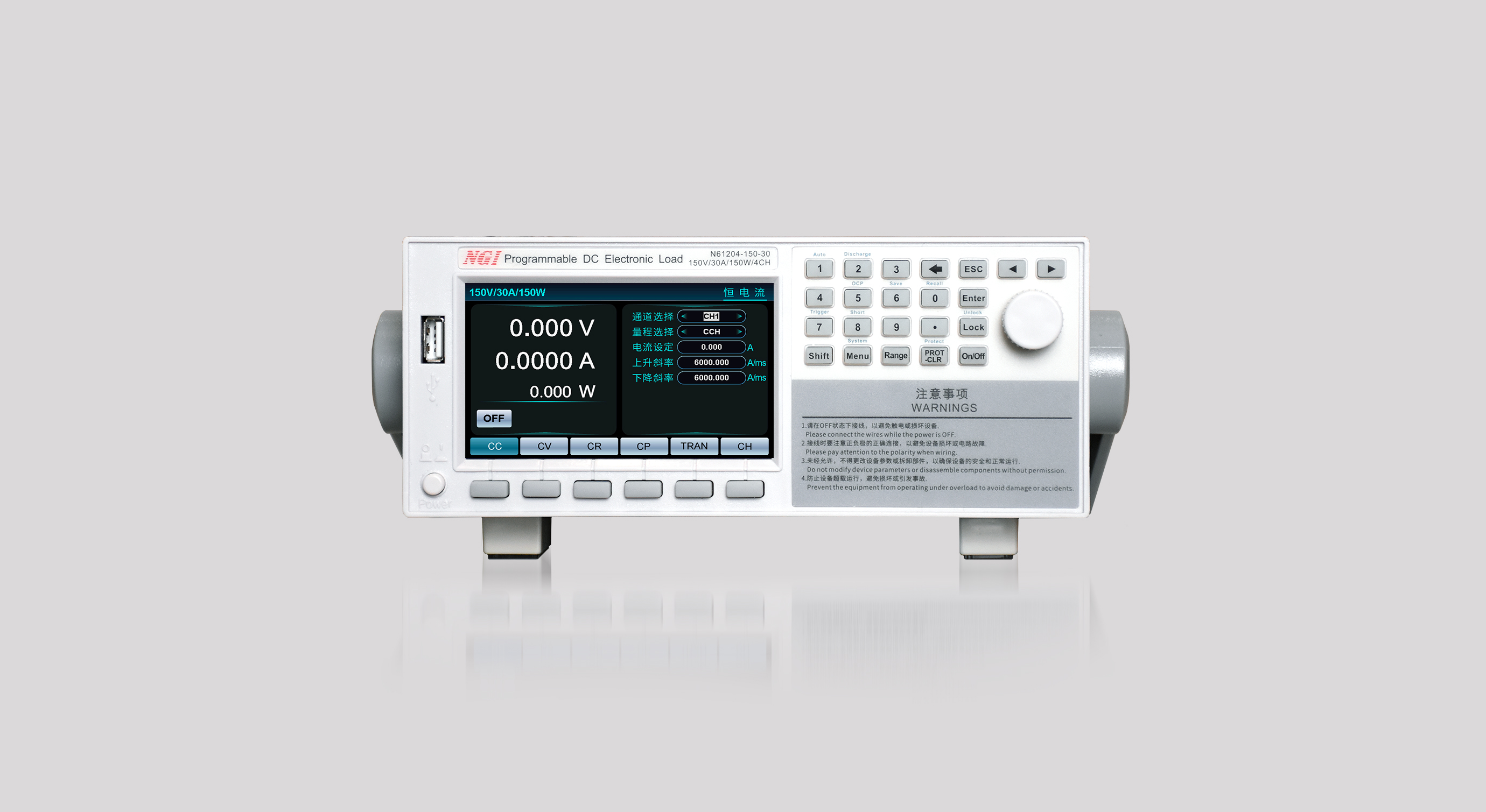

N61200 系列多通道直流電子負載

N61200 系列是一款高集成度、高性能直流電子負載，2U 半寬可集成 4 個通道，單通道功率 150W，輸入電壓 150V，電流可達30A。電壓、電流、電阻、功率采用雙量程設計，支持通道并聯，可靈活拓展，可滿足不同待測物寬范圍的測試需求。N61200 系列支持 CC，CV，CR，CP，CV+CC，CV+CR(CR-LED)，CR+CC，CP+CC 等 8 種測試模式，產品兼具 LED 仿真測試、OCP\OVP\OPP 測試、負載效應測試、短路測試、時間測量等多種功能，且支持選配快充測試功能，標配 LAN/RS485 接口。為消費類電子產品的批量生產和高校、科研院所等集成應用量身定制。

產品型號 產品特點 功能與優勢 應用領域產品尺寸選件&配件資料庫

產品型號

產品特點

功能與優勢

應用領域

產品尺寸

選件&配件

資料庫

產品型號

型號	通道數	電壓	電流	功率	精度	分辨率	通訊接口	尺寸
N61204-150-30	4	150V	30A	150W	電壓0.025%+0.025%F.S./電流0.03%+0.05%F.S.	0.1mV/1μA	LAN、RS485	1/2 2U	詢價
N61202-150-60	2	150V	60A	300W	電壓0.025%+0.025%F.S./電流0.03%+0.05%F.S.	0.1mV/1μA	LAN、RS485	1/2 2U	詢價

*以上規格如有更新，恕不另行通知

顯示全部

產品特點

■ 功率規格：150W/4CH、300W/2CH
■ 單機2U半寬集成4通道，通道間支持并聯
■ 支持LED模擬功能，LED電源真實拉載測試
■ 支持序列測試、自動測試、Von/Voff、模擬短路、紋波測量功能
■ 支持OCP\OVP\OPP測試、負載效應測試
■ 選配快充測試模塊，支持USB PD2.0/PD3.0/PD3.1/QC 2.0/QC 3.0/QC4.0+/PE+ /PE+2.0/FCP/SCP/AFC/VOOC協議
■ 電壓、電流、電阻、功率雙量程，測量范圍廣
■ 支持CC、CV、CR、CP動態測試，CC動態高達30kHz
■ 電流上升/下降率可設，電壓環路響應速度可調
■ 支持CC1/CC2測試、D+D-電壓監測
■ 支持LAN、RS485通訊控制

功能與優勢

通道并聯，多功率組合

N61200 系列支持通道間并聯，可通過并聯的方式 (CH1+CH2、CH3+CH4) 達到所需的電流及功率。用戶可使用上位機軟件或設備界面進行并機設置與操作。

多種工作模式選擇

N61200 系列不僅支持常規的 CC、CV、CP、CR 四種工作模式，為了應對實際測試過程中負載特性的變化，還具有 CV+CC、CR+CC、CV+CR、CP+CC 四種組合工作模式。如 CR+CC 適合電源的開機測試，防止電源開機過電流保護；CV+CR 可取代 Von 點的設定應用；CV+CC 可模擬電池充電的工作模式轉換過程等，用戶可根據自己的實際情況選擇不同的工作模式進行測試。

LED模擬功能，LED電源測試更真實

LED 驅動電源是恒流源，輸出電流穩定且不能大于 LED 額定電流，以避免加速 LED 衰老損壞。LED 等效為電阻 Rd 與電壓源Vf的串聯，其 I-V 曲線在工作點（V0，I0）處的切線與真實 LED 非線性 I-V 曲線等效。由于 LED 的 I-V 曲線是非線性的，對于LED電源的測試需求，常規的電子負載 CR 或 CV 模式并不適合，因此需要采用更復雜的負載模型來模擬 LED 的行為。

N61200 系列多通道直流電子負載提供 LED 模擬功能，用戶需設置 LED 電源額定電流、LED 工作電壓、電阻系數共 3 個參數，即可真實模擬 LED 的拉載特性測試 LED 電源。

過流保護測試功能，電源OCP測試更快捷

負載提供上升斜坡電流用來測試被測設備電壓是否能達到截止電位，以判別電源OCP保護是否正常，通過此測試檢查電源過載情況下的被測設備輸出響應。

OCP測試時，負載以恒電流模式進行拉載，同時檢查被測物電壓是否低于終止電壓。如被測物電壓低于截止電壓，則記錄此時的拉載電流作為測試結果，并關閉輸入，停止測試；如被測物電壓高于截止電壓，負載增加拉載電流，直到電壓低于截止電壓或達到最大拉載電流。
