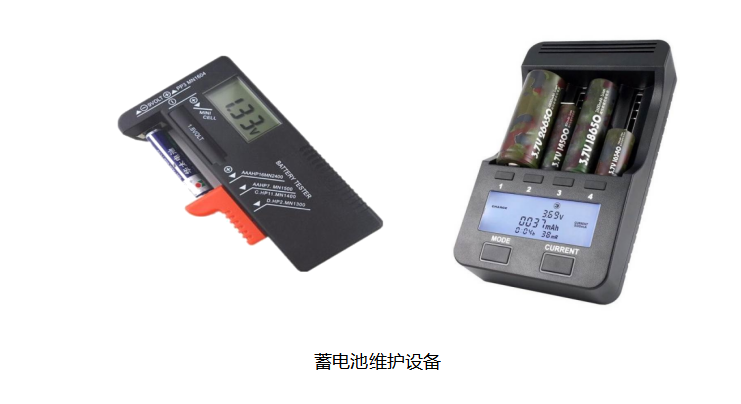

蓄電池是各行業領域設備使用的主要電源之一，如何保障蓄電池在待用狀態下性能完好，以隨時投入正常使用，成為電池維護設備出廠驗證的一個重要環節。在荷電保存狀態時，由于欠充電、自放電、環境溫度變化等因素的影響，鉛酸蓄電池的性能會逐漸下降，甚至不能正常使用，導致電池失效的主要原因是電池極板的硫酸鉛在上述因素作用下逐漸失去活性，結晶變粗變硬，產生"硫化"現象，從而使電池容量下降或徹底報廢。傳統的定期充放電維護手段落后、費時費力、自動化程度低，效果欠佳。目前蓄電池維護設備采用智能控制、物聯網+互聯網技術，對蓄電池進行在線實時監測，及時發現故障電池并進行告警。同時能自動對電池進行補償充電讓電池始終處于充盈狀態，對落后電池自動進行脈沖除硫養護延長電池使用壽命，提高智能化管理和維護水平，簡化蓄電池日常檢測和維護工作。

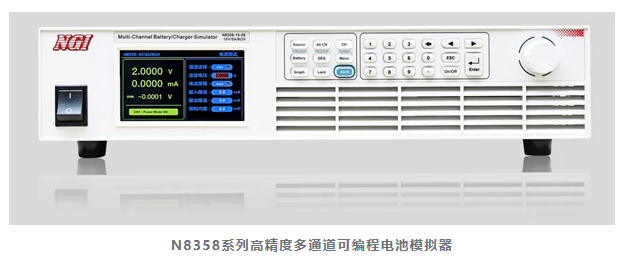

蓄電池維護設備系統主要由 AC-DC模塊、充電模塊、維護模塊、檢測模塊、狀態顯示及控制CPU組成。NGI N8358超高精度8通道可編程電池模擬器，單機通道間隔離，可多通道串聯使用，單通道電壓電流最高可達15V/±5A，雙象限工作電流可正可負，內置電池模擬、內阻模擬、SOC模擬等功能，完美滿足電池維護設備及其功能模塊測試需求。

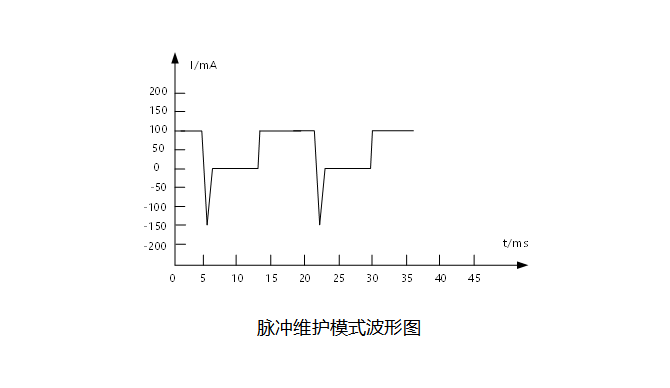

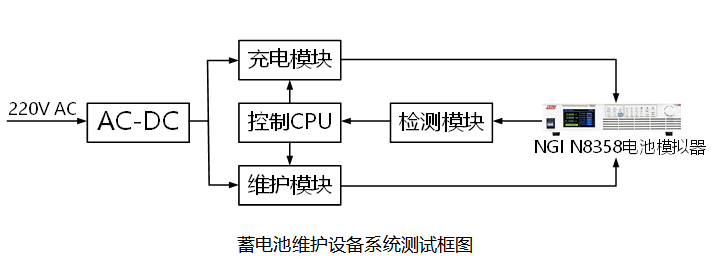

如上圖所示，AC-DC模塊將市電轉換為蓄電池充電和維護需要的直流電壓；充電模塊完成蓄電池充電任務，充電完成后可自動轉入脈沖維護狀態；脈沖維護模塊產生持續脈沖作用于電池兩極。脈沖維護的作用是通過持續脈沖擾動有效防止和消除硫酸鉛結晶形成，微小脈沖電流還能抵消電池的自放電，保障電池?zé)o論停用時間多長，隨時都能投入正常使用。

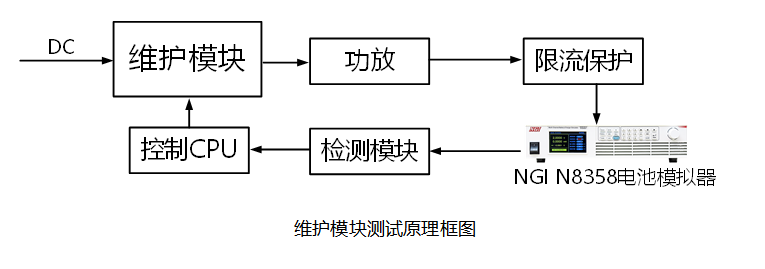

針對電池維護系統的充電模塊和維護模塊測試，N8358測試原理框圖如下：

充電模式測試原理框圖如下圖：

恒流充電模式測試：電池模擬器電壓低于維護設備設定電壓時為恒流充電模式，維護設備將向電池模擬器提供恒定的充電電流。

恒壓充電模式測試：維護設備控制充電電流和輸出電壓對電池模擬器進行充電。

涓流充電模式測試：當電池模擬器電壓上升接近至設定電壓時充電電流逐漸降低，維護設備自動由充電模式轉變至涓流模式。電池模擬器模擬充滿電后，設備自動轉入脈沖維護模式。
