NGI電池模擬器應用之電子煙電路板該如何測？
2021-10-14
電子煙屬于新型煙草制品的一種，新型煙草是與傳統燃吸式卷煙相對而言的概念，新型煙草制品有三大特征：一是不需要燃燒；二是不含對人體有害的焦油成分，沒有致癌物質；三是僅產生微量二手煙氣或不產生二手煙氣。
中國已成為全球電子煙第一生產大國。中國為全球電子煙的主要生產基地，產量約占全球的95%，其中90%以上供應出口。近年來各國對電子煙進出口及銷售提出更為嚴格的檢測及認證要求，促使企業在產品研發創新上投入更多的精力。隨著市場日漸成熟，目前分散的電子煙上下游產業鏈未來將走向整合。龍頭企業和國家政策管控將合力推動行業整合，完成電子煙全產業鏈的布局。
電子煙主要由電子煙電路板（含芯片），電池、LED組件、霧化器、氣動感應開關、煙彈組成，其中電子煙電路板主要由氣流傳感器、智能處理模塊、控制模塊、執行模塊、充電管理模塊、鋰離子電池等電子部件構成，通過對人體吸煙動作的檢測，使用一個LED燈模擬煙火狀態。

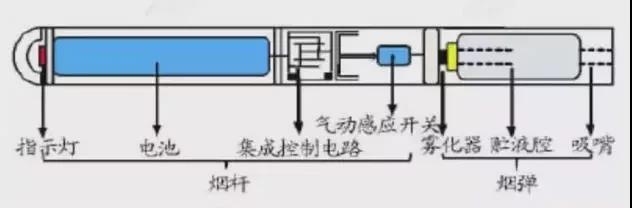

▲電子煙結構示意圖

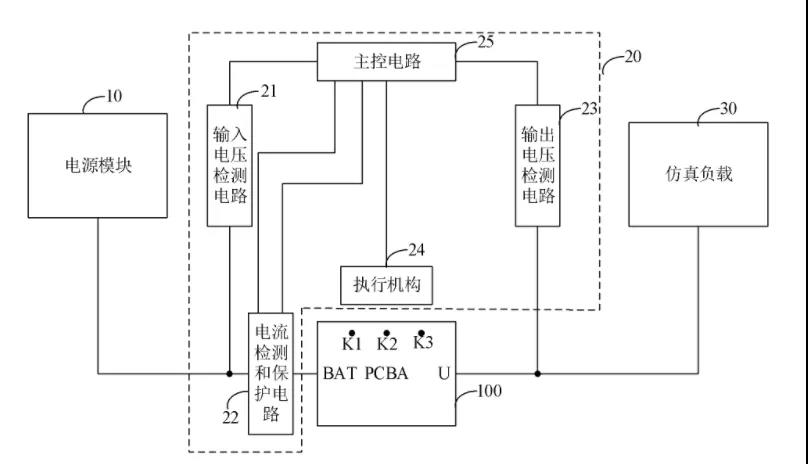

電子煙電路板的研發、測試以及功能升級一直以來是電子煙行業重要一環，其主要功能測試設備包括測試裝置和電池模擬器，測試裝置包括測試底盒、設置在測試底盒內的控制板和可沿垂直測試底盒方向移動的壓持裝置，測試底盒的背側設置有多組模擬電池端口，多組模擬電池端口分別與控制板電性連接，測試裝置通過多組模擬電池端口與電池模擬器連接，電池模擬器可用于同時檢測多個電路板的靜態電流、充電電流及吸氣電壓。測試底盒的背側還設置有多組充電電源端口，各組充電電源端口分別與控制板電性連接。
▲電子煙測試裝置圖片

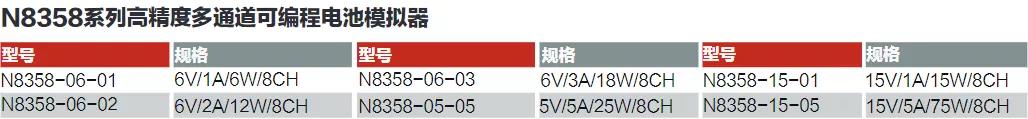

NGI N8358系列小功率、高精度、多通道、可編程電池模擬器，單機8通道，均采用雙象限設計，電流可充可放，既可充當充電電源作為直流源輸出，又可模擬電池為控制板供電。單臺設備可完全滿足電子煙控制板的測試功能要求，其支持快速搭建四塊電子煙控制板測試場景，大大提高產品測試效率，節省客戶投資。
電路板靜態電流測試—靜態電流
電子煙電路板是非常小巧的電路板，其待機電流可低至幾十uA，因此測試設備應有1uA的精度方才滿足測試需求，N8358電池模擬器在電流小量程檔位最高精度達1uA,可滿足靜態電流測試需求。
電路板給電池充電測試—充電電流
N8358單臺具備8通道，通道獨立控制，每個通道均可輸出或者吸入電流。在電路板給電池充電測試中，N8358的雙象限設計在該測試中凸顯優勢，將N8358電池模擬器其中一個通道設置5V的電壓，另一通道設置3.7V，如圖所示，5V為充電電源，3.7V模擬電池，連通后模擬電池端電流為-340mA，電源端電壓降低，充電電源端電流為+340mA。以此類推，單臺N8358在測試中使用四個通道作為電源，提供高精度穩定電源輸出，剩余四個通道作為電池模擬器，快速搭建單產線四工位測試系統，且實現測試降本增效。
電池供電狀態下正常工作電流—吸氣電壓
電子煙待機狀態下顯示靜態功耗電流為10uA左右，當功率器件被激活時產生2-3A大電流。在電子煙使用時有一個4V左右的吸氣電壓，同時會瞬間產生一個大電流，用于加熱煙油，當電流上升速度慢時，功率器件無法被激活，系統會判定啟動失敗。因此，通過電池模擬器來模擬電池，對電池模擬器的動態響應時間提出了極高要求，需要較快的電流響應速率讓電池模擬器在極短時間之內使電子煙內部瞬間產生一個大電流。N8358在不同量程測試時，電流上升時間可達10-20us，完全滿足該項測試響應速率要求。
近年來，世界多國政策對電子煙關注度明顯提升，我國具有產業優勢的深圳特區成為了全球電子煙的主要產地，相信隨著電子煙的政策監管日趨完善，電子煙市場將會更加健康、蓬勃得發展。NGI擁有廣泛的測控和電子技術類產品線，N8358系列小功率、高精度、多通道、可編程電池模擬器將對電子煙電路板的測試提供持續有效助力。
