3C數碼產品高效測試，一站式應用解決方案
2021-11-11
測試對象：手機PCB、數碼相機、無線耳機、運動手環、MP3等
測試項目：
|
輸出特性 |
電壓輸出精度測試 |
|
電壓紋波測試 |
|
|
待機測試 |
靜態功耗測試 |
|
靜態電流測試 |
|
|
保護功能 |
過充保護測試 |
|
過溫保護測試 |
|
|
過放保護測試 |
|
|
過壓保護測試 |
|
|
老化壽命 |
設備老化測試 |
3C數碼產品ATE測試方案

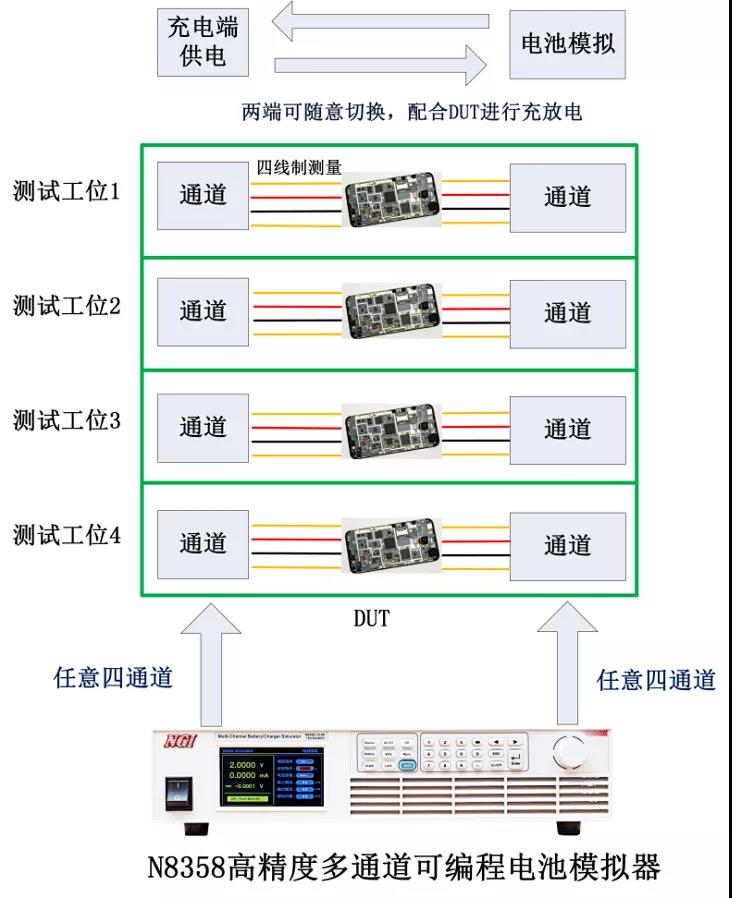

NGI針對3C數碼產品可提供專業ATE測試解決方案，包括輸出電壓精度測試、靜態功耗測試、保護參數測試等。N8358電池模擬器單機具備8通道，可獨立控制，每個通道均可輸出或吸收電流。在智能手機、數碼相機等消費類電子產品完成PCBA制程后進行ATE測試，在測試中N8358產品使用四個通道作為電源，提供高精度穩定電源輸出，剩余四個通道作為電池模擬器。單臺便能快速搭建單產線四工位測試系統，極大提高產品測試效率，節省客戶投資。
N8358電壓精度高達萬分之一，電流精度高達萬分之二，在最小量程下測量精度可達100nA級別，可直接用于靜態電流測試，節省用戶購買其它高精度設備的費用。

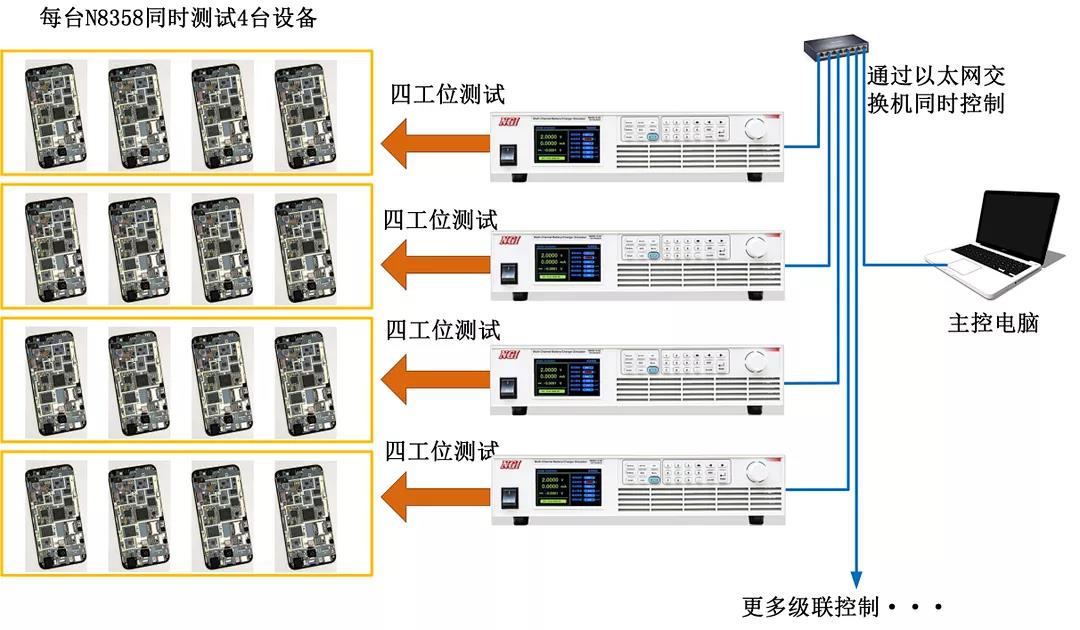

針對大規模的測試場景，NGI采用分布式架構可并行測試大批量被測設備，系統支持通過上位機軟件進行統一控制。

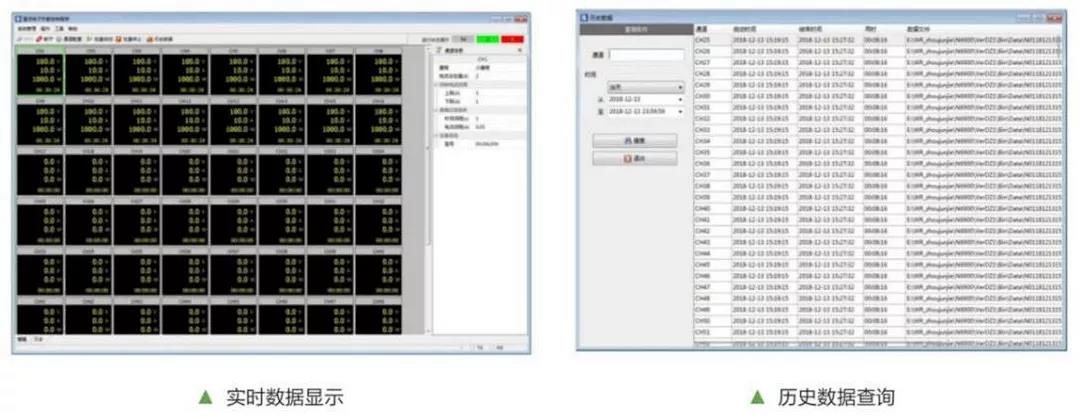

系統上位機軟件具備界面簡潔，易于操作的特點。主要功能如下：數據顯示、參數配置、數據分析、數據存儲與回放、生成報表等。
推薦電池模擬器型號規格：
|
N8358系列高精度多通道可編程電池模擬器 |
||||
|
型號 |
工作電壓 |
電流 |
最大功率 |
通道數 |
|
N8358-06-01 |
0-6V |
-1~+1A |
6W |
8 |
|
N8358-06-02 |
0-6V |
-2~+2A |
12W |
8 |
|
N8358-06-03 |
0-6V |
-3~+3A |
18W |
8 |
|
N8358-05-05 |
0-5V |
-5~+5A |
25W |
8 |
|
N8358-15-05 |
0-15V |
-5~+5A |
75W |
8 |
|
N8352高精度雙通道可編程電池模擬器 |
||||
|
型號 |
工作電壓 |
電流 |
最大功率 |
通道數 |
|
N8352A |
0-6V |
-1~+1A |
6W |
2 |
|
N8352B |
0-6V |
-2~+2A |
12W |
2 |
|
M8352C |
0-6V |
-3~+3A |
18W |
2 |
|
N8352D |
0-15V |
-5~+5A |
75W |
2 |
|
N8352E |
0-20V |
-1~+1A |
20W |
2 |
|
N8352F |
0-20V |
-3~+3A |
60W |
2 |
3C數碼產品老化測試方案
3C數碼產品在功能測試前，需通過老化測試剔除初期故障期產生的不合格產品，確保產品的可靠性和合格率。

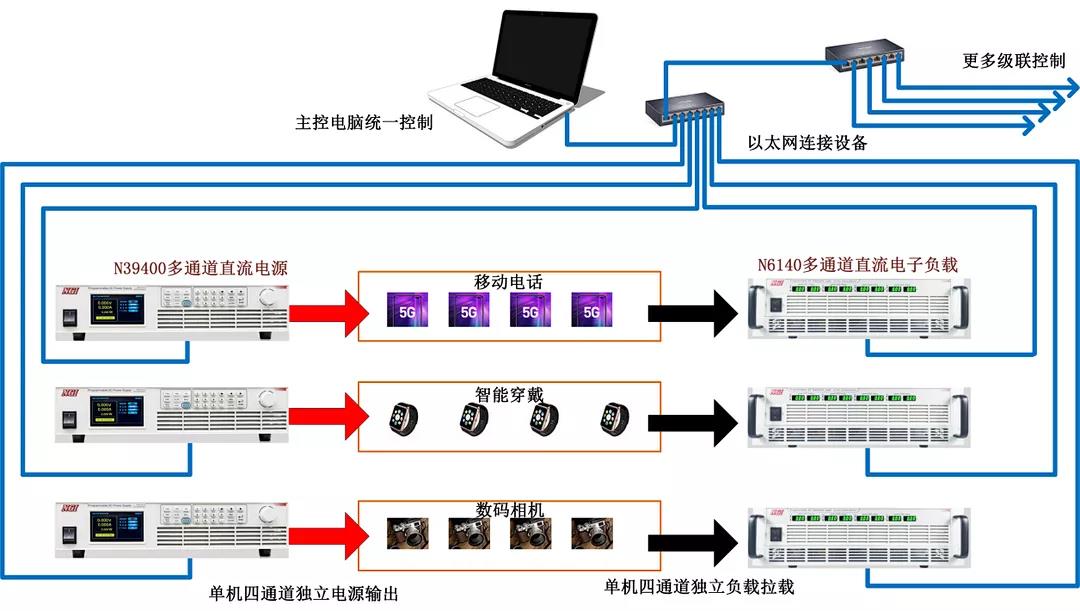

我們平常說的PCB老化測試一般以動態老化居多，即在升高溫度或電壓的同時對電子元器件輸入工作信號以模擬工作狀態。通過NGI N39400高精度多通道可編程電源，搭配N6140四通道多功能直流電子負載，兩臺機器便可快速搭建單產線四工位老化測試系統，亦可通過交換機組網級聯更多電源和負載，輕松組建更多通道的老化測試系統，大大提高產品測試效率。
3C數碼產品老化測試，一方面能對產品工藝制造過程中可能存在的問題缺陷進行有效排查，另一方面對于無缺陷的元器件，老化也可促使其電參數穩定。
推薦老化電源參數規格：
|
N39400系列高精度多通道可編程電源 |
||||
|
型號 |
工作電壓 |
電流 |
最大功率 |
通道數 |
|
N39420-60-10 |
0-60V |
0-10A |
200W |
4 |
|
N39436-60-15 |
0-60V |
0-15A |
360W |
4 |
|
N39420-150-04 |
0-150V |
0-4A |
200W |
4 |
|
N39436-150-06 |
0-150V |
0-6A |
360W |
4 |
|
N3600系列寬范圍高壓可編程電源 |
||||
|
型號 |
工作電壓 |
電流 |
最大功率 |
通道數 |
|
N3608-080-060 |
0-80V |
0-60A |
800W |
1 |
|
N3612-240-030 |
0-240V |
0-30A |
1200W |
1 |
|
N3618-600-020 |
0-600V |
0-20A |
1800W |
1 |
|
N3630-800-015 |
0-800V |
0-15A |
3000W |
1 |
|
N3630-1000-010 |
0-1000V |
0-10A |
3000W |
1 |
|
更多型號請聯系NGI官網...... |
||||
推薦老化負載參數規格：
|
N6140四通道多功能直流電子負載（具備紋波測量、動態掃描、時間測量等功能） |
||||
|
型號 |
工作電壓 |
電流 |
最大功率 |
通道數 |
|
N6140AP |
0-20V |
0-5A |
50W |
4 |
|
N6141BP |
0-60V |
0-30A |
180W |
4 |
|
N6140CP |
0-60V |
0-60A |
360W |
4 |
|
N6142DP |
0-600V |
0-30A |
540W |
4 |
|
N6112多通道可編程直流電子負載 |
||||
|
型號 |
工作電壓 |
電流 |
最大功率 |
通道數 |
|
N6112-60-20 |
0-60V |
0-20A |
150W |
12 |
|
N6112-120-20 |
0-120V |
0-20A |
150W |
12 |
|
N6112-500-5 |
0-500V |
0-5A |
150W |
12 |
