電子行業飛速發展，對測試儀器和測試工程師的要求也不斷提高。當前IC設計中超過20%的人員為測試工程師，不同的測試工程師有不同的測試習慣，不同測試場景有不同的測試需求，各類被測器件(DUT)亦有不同的測試特性。在滿足測試環境多樣性的同時提高測試效率，成為測試儀器的必然發展趨勢。

NGI結合多年電子電路和儀器電源開發設計經驗，為這些高壓測試場景開發N3200系列高壓可編程直流電源。N3200系列有高達10kV電壓輸出，其電壓/電流分辨率達0.1V/0.1μA。2U?19’的機箱，既可支撐桌面應用，又有便捷的上架特性，方便系統集成，高清4.3’LCD顯示屏可顯示豐富的測試測量信息。

高壓半導體器件的基本特性分析通常涉及擊穿電壓和漏電流研究。這兩個參數有助于器件設計人員迅速確定器件是否制造合格以及器件在目標應用中是否能夠有效使用。那么N3200系列高壓電源在高壓半導體器件測試中有什么樣的應用優勢呢？

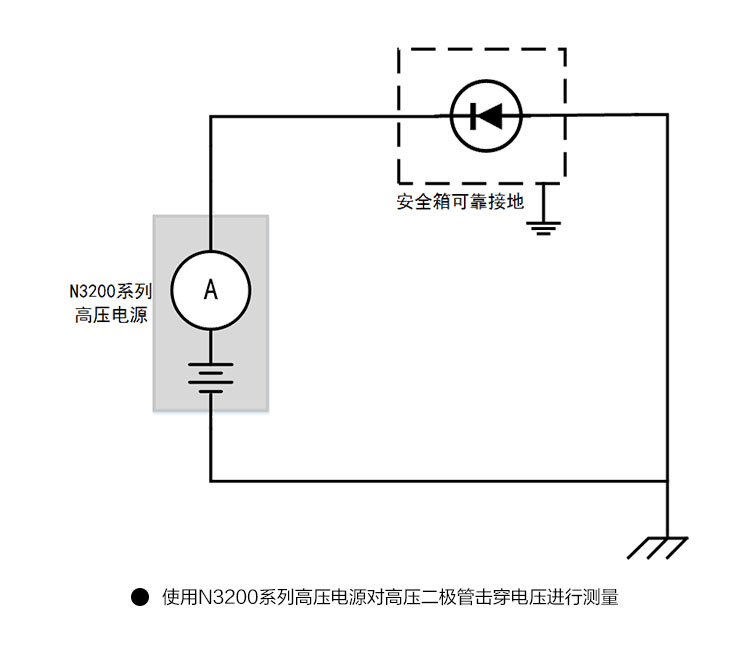

擊穿電壓測量

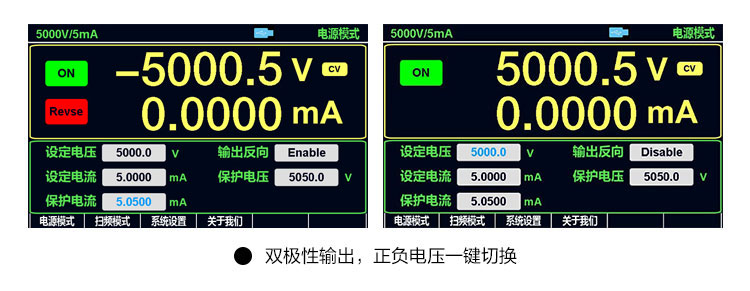

向器件施加一個不斷增加的反向電壓直到達到器件擊穿的某個測試電流時即可測得擊穿電壓。N3200系列高壓電源是雙極性電源，可一鍵輸出正負電壓，在施加反向電壓時可減少接線程序。在測量擊穿電壓時，通常在與器件預期額定電壓相差較遠的地方進行，以確保器件的魯棒性和可靠性。N3225-5K-M005和N3210-10K-M001型高壓電源具有±5kV和±10kV的電壓范圍，足以提供測量高壓器件擊穿電壓的高壓測試環境。

構建安全可靠的高壓測試系統

向器件施加一個不斷增加的反向電壓直到達到器件擊穿的某個測試電流時即可測得擊穿電壓。N3200系列高壓電源是雙極性電源，可一鍵輸出正負電壓，在施加反向電壓時可減少接線程序。在測量擊穿電壓時，通常在與器件預期額定電壓相差較遠的地方進行，以確保器件的魯棒性和可靠性。N3225-5K-M005和N3210-10K-M001型高壓電源具有±5kV和±10kV的電壓范圍，足以提供測量高壓器件擊穿電壓的高壓測試環境。

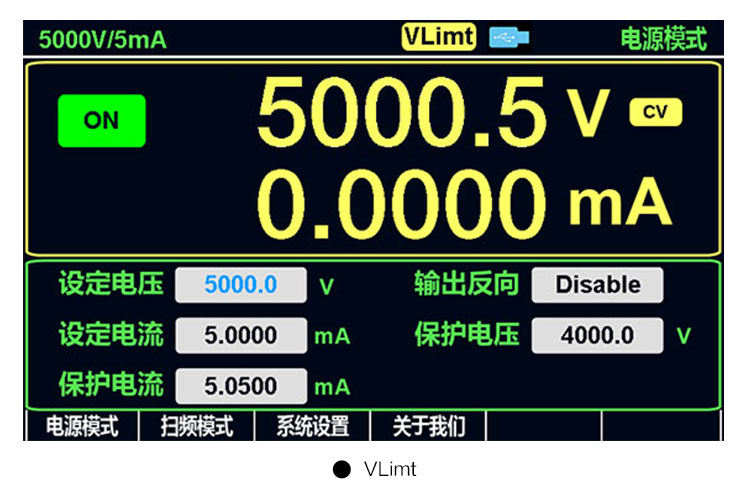

■  電壓極限提醒（VLimt）功能，當設定電壓值大于保護電壓值時，設備將提醒超限

■  使用額定值為系統最大電壓的高壓插頭。測試系統設計人員可以利用高壓插頭及高壓線與待測器件(DUT)進行連接，保障使用安全。

此外在使用高壓電源對待測件進行測試時，為確保操作者不會暴露在危險的電壓下，必須封閉待測器件(DUT)，任何外露接頭都要以正確的方式接地。

高壓半導體器件測試涉及測試系統安全、寬電壓范圍和精確電流測量等問題。利用N3200系列高壓可編程直流電源及有關附件可以滿足這些需求，并進一步促進高壓器件、組件和半導體器件研究。
